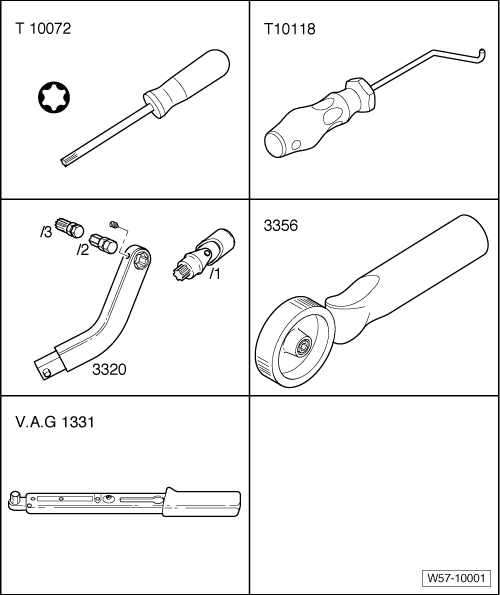

Werkzeuge
Türscharniere - Montageübersicht
Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten. |
Die Schrauben der Türscharniere sind nach dem Lösen immer zu ersetzen. |
1 - | Tür |
aus- und einbauen → Kapitel |
2 - | Innenvielzahnschraube |
M8×28 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
3 - | Innenvielzahnschraube |
M8×28 |
Nur diese Schraube ist zum Ausbauen der Tür aus dem Scharnier herauszudrehen |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
4 - | Türscharnier mit Türfeststeller |
Scharnier ist geteilt |
5 - | Innenvielzahnschraube |
M8×28 |
von der Fahrzeuginnenseite verbaut |
untere B-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
6 - | Innenvielzahnschraube |
M8×28 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
7 - | Türscharnier |
Scharnier ist geteilt |
8 - | Innenvielzahnschraube |
M8×22 |
von der Fahrzeuginnenseite verbaut |
zum Lösen oder Befestigen der Schraube B-Säulen-Verkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
9 - | Türscharnier |
Scharnier ist geteilt |
10 - | Gewindebolzen |
Bestandteil des Scharniers → Pos. |
für Befestigungsmutter → Pos. |
11 - | Mutter |
14 Nm |
12 - | Innenvielzahnschraube |
M8×28 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
13 - | Innenvielzahnschraube |
M8×28 |
20 Nm + 1/4 Umdr. (90) weiterdrehen |
Schrauben sind nach dem Lösen immer zu ersetzen |
14 - | Türscharnier |
mit Gewindebolzen für Befestigungsmutter |
Scharnier ist geteilt |
