Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türgriff. Der Aus- und Einbau des linken Türgriff ist sinngemäß daraus abzuleiten.

Ausbauen

-	Schließzylindergehäuse ausbauen → Kapitel.

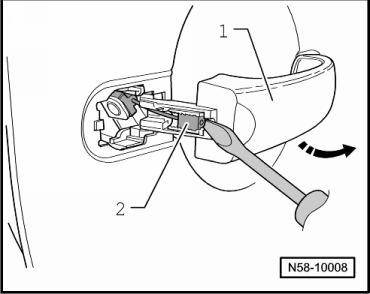

-	Clipsen Sie den Clip -2- aus dem Türgriff -1- aus.

-	Schwenken Sie den Türgriff -1- aus der Tür heraus -Pfeil-.

Einbauen

Einbauen

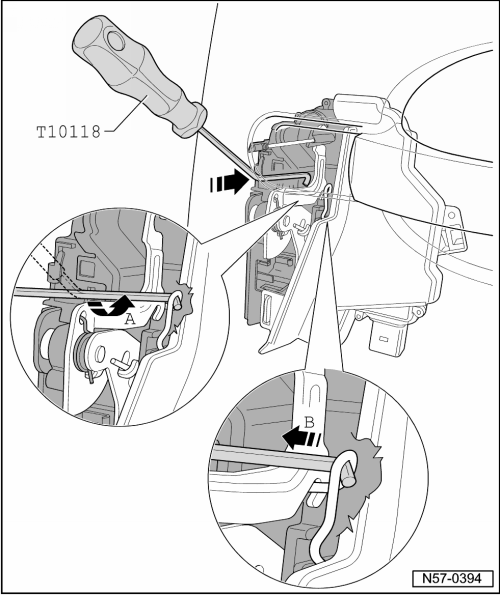

-	Führen Sie durch die Öffnung im Türinnenblech das Montagewerkzeug -T 10118- in die Tür ein.

-	Leuchten Sie zur besseren Sicht das Türinnenteil mit einer Taschenlampe aus.

-	Haken Sie das Montagewerkzeug -T 10118- in die Feder ein -Pfeil A-.

-	Durch Ziehen des Montagewerkzeug -T 10118--Pfeil B- hängen Sie die Feder in das Türschloss ein.

Der Auslösehebel ist jetzt arretiert.

-	Schwenken Sie den Türgriff -1- in die Tür ein.

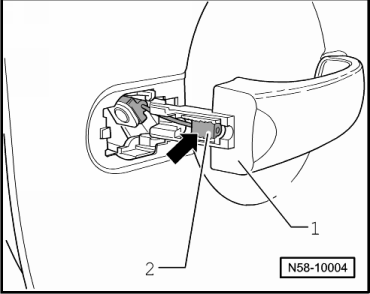

-	Ziehen Sie den Clip -2- in den Blechausschnitt und rasten Sie den Clip in den Türgriff -1- ein -Pfeil-.

Hinweis

Während der Montage muss der Türgriff -2- an das Türaußenblech angedrückt werden.

Der Clip -2- muss mit einem gut hörbarem Klicken in den Türgriff -1- einrasten.

Schließzylindergehäuse einbauen → Kapitel.

Anschließend ist bei geöffneter Tür unbedingt eine Funktionsprüfung durchzuführen, da bei nicht korrekter Einstellung und Verclipsung des Bowdenzuges die Tür nicht geöffnet werden kann.
