Sicherheitsvorschriften

Die Unterholmverbreiterungen und die Blenden für die Radhäuser und Stoßfängerabdeckungen sind auf die technischen Anforderungen des Cross Touran entwickelt worden. Die Unterholmverbreiterungen und die Blenden für die Radhäuser sind in jedem Fall durch das entsprechende Originalteil zu ersetzen.

Ohne die Unterholmverbreiterungen und die Blenden für die Radhäuser und Stoßfängerabdeckungen darf das Fahrzeug nicht im öffentlichen Verkehr bewegt werden.

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

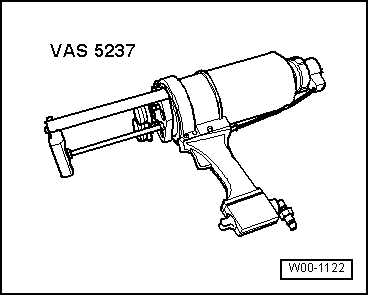

Doppelkartuschenpistole -VAS 5237-

Materialien

2K-Scheibenklebstoff

-DA 004 600 A2-

Statikmischer mit Kegeldüse

-D 002 001-

Aktivator

-D 181 801 A1-

Glas-/Lackprimer

-D 900 200 02-

Kunststoffprimer

-D 009 600-

Reinigungslösung

-D 009 401 04-

Primer-Applikator

-D 009 500 25-

Klebstoffentferner

-D 002 000 10-

Kunststoffprimer

-D 009 600-

Hinweis

Beachten Sie die Verarbeitungshinweise nach Hersteller Vorschrift in der Verpackungsbeilage.

Zur Verarbeitung des 2K-Klebstoffs müssen Sie die Doppelkartuschenpistole Doppelkartuschenpistole -VAS 5237- verwenden.

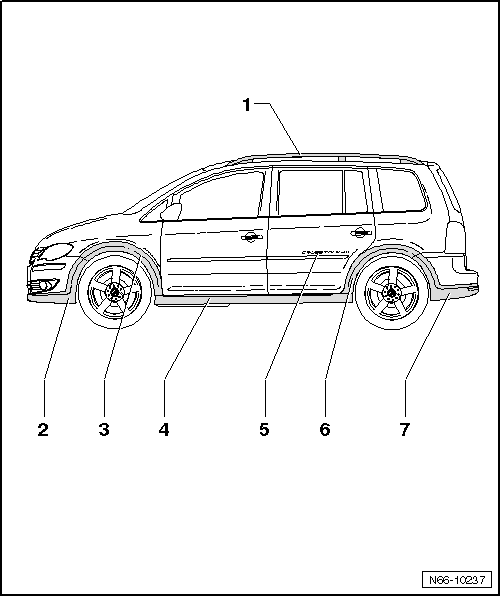

Anbauteile Montageübersicht

Anbauteile Montageübersicht

1 -	Dachreling

ausbauen → Kapitel

einbauen → Kapitel

2 -	Blende für Stoßfängerabdeckung vorn

ausbauen → Kapitel

einbauen → Kapitel

3 -	Blende Radhaus vorn

ausbauen → Kapitel

einbauen → Kapitel

4 -	Unterholmverbreiterung

ausbauen → Kapitel

einbauen → Kapitel

5 -	Schriftzug seitlich

Folienschriftzug

6 -	Blende Radhaus hinten

ausbauen → Kapitel

einbauen → Kapitel

7 -	Blende für Stoßfängerabdeckung hinten

mit Reflektor

ausbauen → Kapitel

einbauen → Kapitel
