Volkswagen Touran Reparaturanleitung :: Montageübersicht: Aggregateträger, Querlenker, Spurstange
Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Aggregateträger, Querlenker, Spurstange

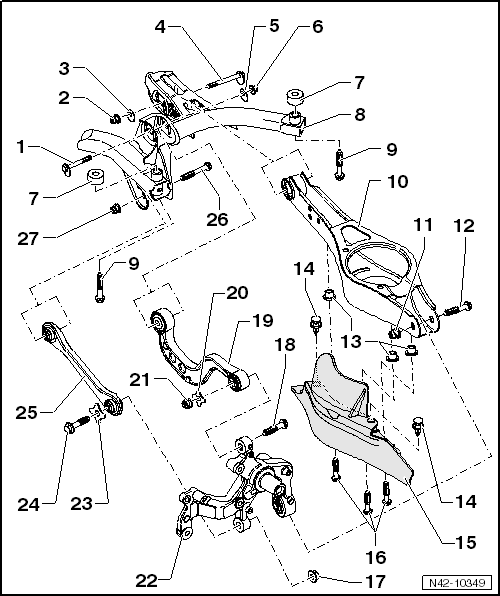

| 1 - | Exzenterschraube |
| für Sturzeinstellung |
| nach dem Lösen Fahrzeugvermessung durchführen → Kapitel |
| 2 - | Mutter |
| M12 x 1,5 |
| 95 Nm |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 3 - | Exzenterscheibe |
| Innenbohrung mit Nase |
| 4 - | Exzenterschraube |
| für Spureinstellung |
| nach dem Lösen Fahrzeugvermessung durchführen → Kapitel |
| 5 - | Exzenterscheibe |
| Innenbohrung mit Nase |
| 6 - | Mutter |
| 95 Nm |
Hinweis| Stellen Sie zum Festziehen der Mutter den Drehmomentschlüssel -V.A.G 1332- auf 80 Nm ein. |
| Dieses Anzugsdrehmoment gilt nur in Verbindung mit dem Einsteckwerkzeug T10179 |
| M12 x 1,5 |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 7 - | Distanzhülse |
| zwischen Aggregateträger und Aufbau |
| 8 - | Aggregateträger |
| 9 - | Schraube |
| 70 Nm + 180 weiterdrehen |
| nach jeder Demontage ersetzen |
| 10 - | Querlenker unten |
| aus- und einbauen → Kapitel |
| 11 - | Mutter |
| 70 Nm + 180 weiterdrehen |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 12 - | Schraube |
| nach jeder Demontage ersetzen |
| 13 - | Gewindeniet |
| M6 |
| 14 - | Spreizniet |
| 15 - | Steinschlagschutz |
| 16 - | Schraube |
| 8 Nm |
| 17 - | Mutter |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 18 - | Schraube |
| 130 Nm + 180 weiterdrehen |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 19 - | Querlenker oben |
| aus- und einbauen → Kapitel |
| 20 - | Scheibe |
| 21 - | Mutter |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 22 - | Radlagergehäuse |
| aus- und einbauen → Kapitel |
| 23 - | Scheibe |
| 24 - | Schraube |
| 130 Nm + 180 weiterdrehen |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
| 25 - | Spurstange |
| unterschiedliche Ausführungen |
| in Fahrtrichtung geschlossen (rechte und linke Spurstange unterschiedlich) |
| nach unten geöffnet (rechte und linke Spurstange gleich) |
| ein Mischverbau ist zulässig |
| Zuordnung → Elektronischer Ersatzteilkatalog "ETKA" |
| aus- und einbauen → Kapitel |
| 26 - | Schraube |
| nach jeder Demontage ersetzen |
| 27 - | Mutter |
| 70 Nm + 180 weiterdrehen |
| selbstsichernd |
| nach jeder Demontage ersetzen |
| Verschraubungen immer in Leergewichtslage festziehen → Kapitel |
- Aggregateträger fixieren
- Hinterachse absenken
- Geber für Fahrzeugniveau hinten links -G76-für Fahrzeuge mit automatischer Leuchtweitenregelung
- Hinterachse aus- und einbauen
- Querlenker oben aus- und einbauen
- Querlenker unten aus- und einbauen
- Spurstange aus- und einbauen
