Volkswagen Touran Reparaturanleitung :: Geber für Fahrzeugniveau hinten links -G76-für Fahrzeuge mit automatischer Leuchtweitenregelung

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Aggregateträger, Querlenker, Spurstange / Geber für Fahrzeugniveau hinten links -G76-für Fahrzeuge mit automatischer Leuchtweitenregelung

  Hinweis

Montageübersicht: Geber für Fahrzeugniveau hinten links -G76- für adaptiven Fahrwerksregelung DCC → Kapitel
Den Geber für Fahrzeugniveau gibt es als Ersatzteil nur komplett mit Koppelstange und oberen und unteren Halteblech.
Ersetzen bei eingebautem Aggregateträger → Kapitel.
Steuergerät für Leuchtweitenregelung -J431-

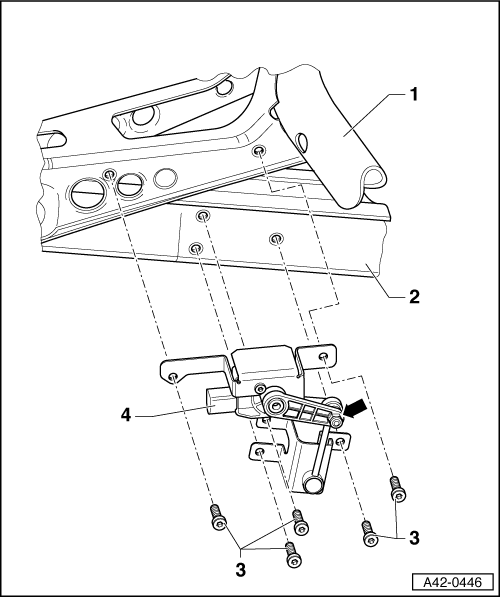

Geber für Fahrzeugniveau hinten links -G76-für Fahrzeuge mit automatischer Leuchtweitenregelung

1 -  Aggregateträger
2 -  Querlenker unten
3 -  Schraube
5 Nm
4 -  Geber für Fahrzeugniveau hinten links -G76-
komplett mit Anbauteilen
Hebel -Pfeil- muss zur Fahrzeugaußenseite zeigen
im Fahrzeug ersetzen
nach dem Ersetzen Grundeinstellung der Scheinwerfer durchführen
Grundeinstellung der Scheinwerfer → Fahrzeugdiagnosetester

Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen

  Hinweis

Geber für Fahrzeugniveau hinten links -G76- für adaptiven Fahrwerksregelung DCC aus- und einbauen → Kapitel
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783-
Ausbauen
  Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen
Steckverbindung -1- trennen.
Schrauben -2- vom Querlenker unten herausschrauben.
Schrauben -Pfeile- vom Aggregateträger herausschrauben.
Geber für Fahrzeugniveau hinten links -G76- herausnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:
Der Hebel des Geber für Fahrzeugniveau hinten links -G76- muss zur Fahraußenseite zeigen.
Nach dem Ersetzen Grundeinstellung der Scheinwerfer durchführen → Fahrzeugdiagnose-, Meß- und Informationssystem VAS 5051 in der Funktion "Geführte Fehlersuche".
  Geber für Fahrzeugniveau hinten links -G76- aus- und einbauen
Anzugsdrehmomente
Bauteil Anzugsdrehmoment
Geber für Fahrzeugniveau hinten links -G76- an Querlenker unten und Aggregateträger 5 Nm
