Volkswagen Touran Reparaturanleitung :: Vakuumpumpe für Bremskraftverstärker (Dieselfahrzeuge) Übersicht

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremskraftverstärker/Hauptbremszylinder / Vakuumpumpe für Bremskraftverstärker (Dieselfahrzeuge) Übersicht

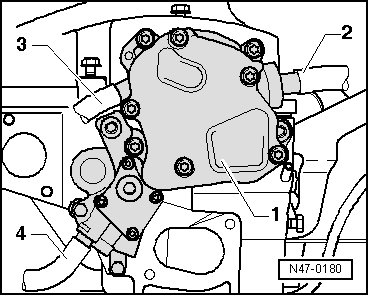

Vakuumpumpe für 4-Zyl. Dieselmotor (2-Ventiler):

Darf nicht zerlegt werden.

Tandempumpe -1- (Vakuumpumpe und Kraftstoffpumpe)

Unterdruckschlauch zum Bremskraftverstärker -2- mit Rückschlagventil.

Kraftstoffleitungen -3 und 4-.

-	Tandempumpe aus- und einbauen → 4-Zyl. Dieselmotor (2-Ventiler); Rep.-Gr.20

Vakuumpumpe für 4-Zyl. Dieselmotor (4-Ventiler):

Vakuumpumpe für Bremskraftverstärker (Dieselfahrzeuge) Übersicht

Darf nicht zerlegt werden.

Tandempumpe -4- (Vakuumpumpe und Kraftstoffpumpe)

Unterdruckschlauch zum Bremskraftverstärker -1- mit Rückschlagventil.

Kraftstoffleitungen -2 und 3-.

-	Tandempumpe aus- und einbauen → 4-Zyl. Dieselmotor (4-Ventiler); Rep.-Gr.20.

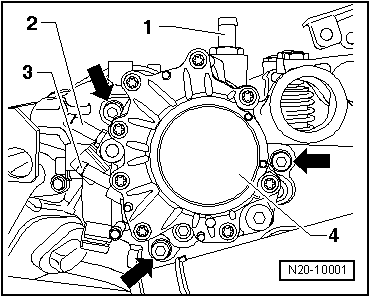

Vakuumpumpe für 4_Zyl. 2,0 l Dieselmotor (Commom Rail)

Darf nicht zerlegt werden.

Vakuumpumpe -1-.

Unterdruckschlauch zum Bremskraftverstärker -2- mit Rückschlagventil.

-	Vakuumpumpe aus- und einbauen → 4-Zyl. Dieselmotor (2,0 l-Motor, Common Rail); Rep.-Gr.15.

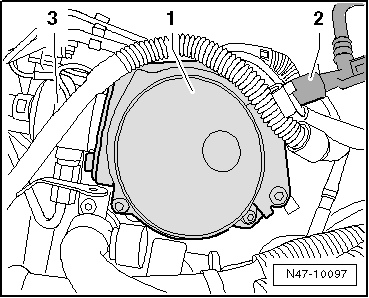

Vakuumpumpe für Bremskraftverstärker (2,0l Benzinmotor)

Darf nicht zerlegt werden.

Vakuumpumpe -1-.

Unterdruckschlauch zum Bremskraftverstärker -2- mit Rückschlagventil.

Kraftstoff-Hochdruckpumpe -3-.

-	Vakuumpumpe aus- und einbauen → Rep.-Gr.15.
