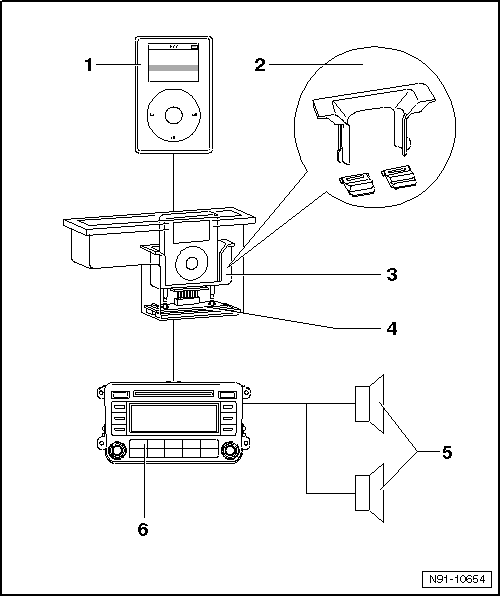

Übersicht über die Halterung für den

1 -	"iPOD-Spieler"

"iPOD-Spieler" in Ausführung "klassisch" der 3. und 4. Generation

"iPOD-Spieler" in Ausführung "mini" oder

"iPOD-Spieler" in Ausführung "Photo"

2 -

Adapter

zum Anpassen der Halterung an die verschiedenen Gerätegrößen vom "iPOD-Spieler"

Adapter für die Halterung ein- und ausbauen, → Kapitel

3 -	Halterung für den "iPOD-Spieler"

Halterung ist integriert im Ablagefach unter der Mittelarmlehne

Halterung für den "iPOD-Spieler" aus- und einbauen, → Kapitel

4 -	Elektronik für das System Halterung "iPOD-Spieler"

Elektronik ist nicht zugänglich, Ersatz ist nur komplett mit Halterung möglich

Übersicht über die Steckverbindung, → Kapitel

5 -	Lautsprecher im Fahrzeug links und rechts

je nach Radioausstattung

6 -	Radio -R- oder Steuergerät mit Anzeigeeinheit für Radio und Navigationssystem -J503-
