Volkswagen Touran Reparaturanleitung :: Aggregateträger fixieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

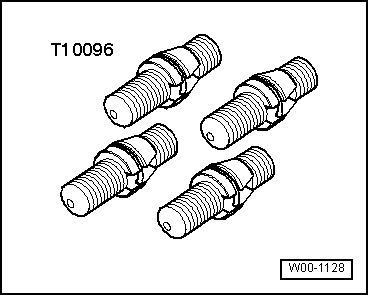

Fixiervorrichtung -T10096-
  Aggregateträger fixieren

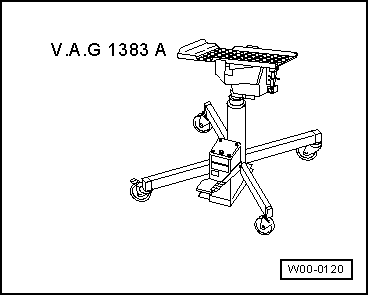

Motor- und Getriebeheber -V.A.G 1383 A-
Führen Sie folgende Arbeiten durch:
Fahrzeug anheben.
Fixiervorrichtungen -T10096- einbauen
  Aggregateträger fixieren
Motor- und Getriebeheber -V.A.G 1383 A- unter den Aggregateträger stellen und mit dem Spanngurt sichern.
  Aggregateträger fixieren

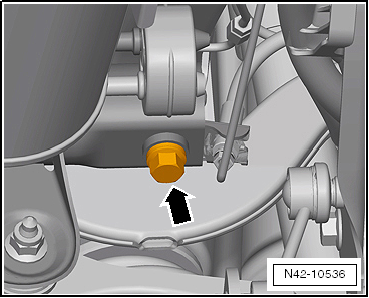

Eine der vorderen Schrauben des Aggregateträgers -Pfeil- ausbauen.
  Aggregateträger fixieren

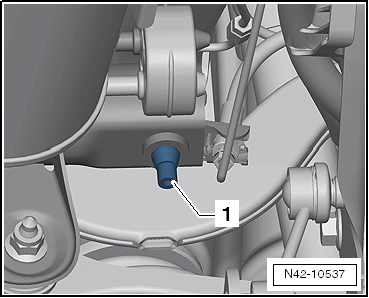

Fixiervorrichtung -T10096--1- einschrauben.
  Hinweis

Die Fixiervorrichtungen -T10096- dürfen nur mit maximal 20 Nm angezogen werden, da sonst das Gewinde der Fixierbolzen beschädigt wird.
Derselbe Arbeitsablauf muss nun für die zweite vordere Schraube des Aggregateträgers durchgeführt werden.
Die Position des Aggregateträgers ist jetzt fixiert.
