Volkswagen Touran Reparaturanleitung :: Querlenker oben aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung hinten, Gelenkwelle / Montageübersicht: Aggregateträger, Querlenker, Spurstange / Querlenker oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Ausbauen

-	Rad abbauen.

-	Bauen Sie die Schraubenfeder aus → Kapitel.

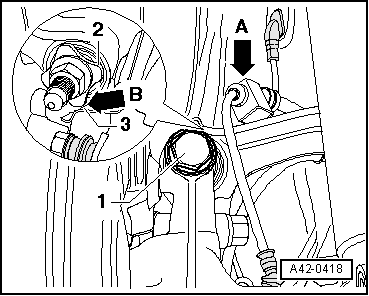

-	Hängen Sie die Leitung für den Drehzahlfühler am Querlenker oben aus -Pfeil A-.

-	Schraube -1- herausdrehen.

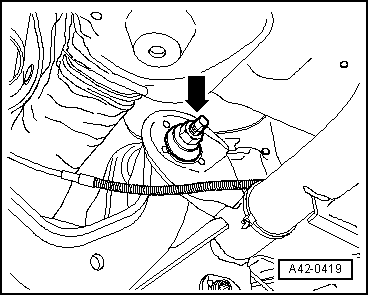

-	Markieren Sie, z. B. mit einem Filzstift, die Lage der Exzenterschraube -Pfeil- zum Aggregateträger.

-	Schraube -Pfeil- herausdrehen.

-	Querlenker oben herausnehmen.

Einbauen

-	Setzen Sie den Querlenker oben in das Fahrzeug ein und ziehen die Muttern handfest an.

Die Verschraubungen des Querlenkers darf nur erfolgen, wenn das Maß "a" erreicht ist → Abb.!

-	Schrauben Sie den Querlenker oben an den Aggregateträger und ziehen Sie die neue Mutter nur mit Anzugsdrehmoment fest.

-	Beachten Sie die angebrachte Markierung der Exzenterschraube -Pfeil- zum Aggregateträger.

-	Schraube -1- für Querlenker oben festziehen.

Hinweis

Die Scheibe -2- muss so eingebaut werden, dass zwischen der Scheibe und dem Abdeckblech -3- ein Spalt vorhanden ist -Pfeil B-.

-	Hängen Sie die Leitung -Pfeil A- für den Drehzahlfühler am Querlenker oben ein.

-	Bauen Sie die Schraubenfeder ein. → Kapitel

-	Rad anbauen und festziehen → Kapitel.

-	Fahrzeugvermessung durchführen. → Kapitel

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Querlenker oben an Radlagergehäuse

Neue Schraube und Mutter verwenden

Verschraubung in Leergewichtslage festziehen

130 Nm + 180

Querlenker oben an Aggregateträger

Neue Mutter verwenden

Verschraubung in Leergewichtslage festziehen

95 Nm

Stellen Sie zum Festziehen der Mutter den Drehmomentschlüssel -V.A.G 1332- auf 80 Nm ein

gilt nur in Verbindung mit Einsteckwerkzeug SW 18 -T10179-
