Volkswagen Touran Reparaturanleitung / Kommunikation / Radio Navigationssystem "DX-R4" (Blaupunkt) / Übersicht über die Steckverbindungen am Radio Navigationssystem

Übersicht über die Steckverbindungen am Radio Navigationssystem

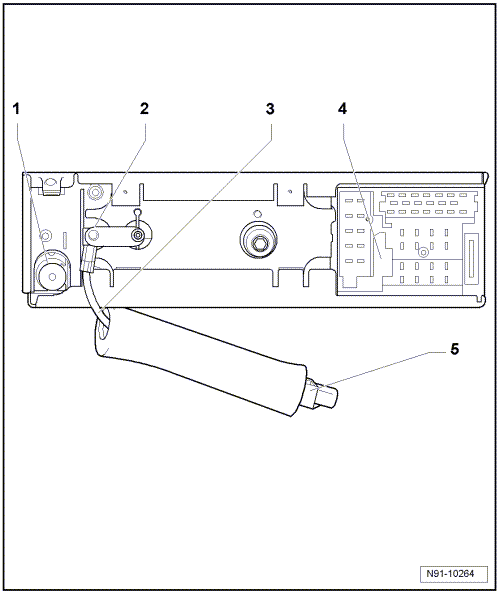

1 -  Anschluss für Antenne für Radioempfang
2 -  Anschluss für Antenne für Navigation
3 -  Adapterkabel für Antenne für Navigation
dieses Adapterkabel muss immer mit eingebaut werden, da ein korrekter Anschluss der Antennenleitung für die Navigation sonst nicht gewährleistet ist

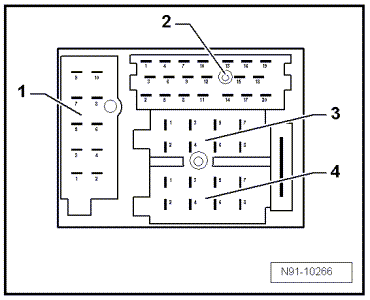

4 -  Mehrfachsteckverbindung "1-4"
Mehrfachsteckverbindung "1" ist nicht belegt
Mehrfachsteckverbindung "2" für Line Out, Telefon, CD-Wechsler, Kontaktbelegung, → Kapitel
Mehrfachsteckverbindung "3" für Lautsprecherausgänge, Kontaktbelegung, → Kapitel
Mehrfachsteckverbindung "4" für Gala, Telefon, Spannungsversorgung, Kontaktbelegung, → Kapitel
5 -  Anschluss Antenne für Navigation

Kontaktbelegung Mehrfachsteckverbindung "2"

1 -  Vorverstärkerausgang, Audiosignal, links hinten
2 -  Vorverstärkerausgang, Audiosignal, rechts hinten
3 -  Vorverstärkerausgang, Audiosignal, minus
4 -  Vorverstärkerausgang, Audiosignal, links vorn
5 -  Vorverstärkerausgang, Audiosignal, rechts vorn
6 -  geschaltetes Plus, Ausgang (bis max 300 mA)
7 -  Audiosignal Telefon, Eingang, plus
8 -  Audiosignal Telefon, Eingang, minus
9 -  Radiostummschaltung für Telefon
10 -  geschaltetes Plus, Ausgang (bis max 300 mA)
11 -  Fernsteuerung Eingangssignal, plus
12 -  Fernsteuerung Eingangssignal, minus
13 -  CD-Wechsler DATA IN, Steuerung des Wechslers
14 -  CD-Wechsler DATA OUT, Steuerung des Wechslers
15 -  Spannungsversorgung permanent, plus
16 -  geschaltetes Plus, Ausgang (bis max 300 mA)
17 -  CD-Wechsler DATA, minus, Steuerung des Wechslers
18 -  CD-Wechsler Audiosignaleingang, minus
19 -  CD-Wechsler Audiosignaleingang links, plus
20 -  CD-Wechsler Audiosignaleingang rechts, plus
Der Betrieb von CD-Wechsler und Soundverstärker ist mit dem Radio-Navigationssystem "DX-R4" nicht möglich.
  Kontaktbelegung Mehrfachsteckverbindung

Kontaktbelegung Mehrfachsteckverbindung "3"

1 -  Lautsprecherausgangssignal, rechts hinten, plus
2 -  Lautsprecherausgangssignal, rechts hinten, minus
3 -  Lautsprecherausgangssignal, rechts vorn, plus
4 -  Lautsprecherausgangssignal, rechts vorn, minus
5 -  Lautsprecherausgangssignal, links vorn, plus
6 -  Lautsprecherausgangssignal, links vorn, minus
7 -  Lautsprecherausgangssignal, links hinten, plus
8 -  Lautsprecherausgangssignal, links hinten, minus
  Kontaktbelegung Mehrfachsteckverbindung

Kontaktbelegung Mehrfachsteckverbindung "4"

1 -  Signal geschwindigkeitsabhängige Lautstärkeregelung (GALA)
2 -  Radiostummschaltung für Telefonbetrieb (mit minus ist aktiv)
3 -  Spannungsversorgung für Diebstahlsicherung
4 -  Spannungsversorgung Klemme 30, plus
5 -  Schaltausgang für automatische Antenne
6 -  Gerätebeleuchtung, Klemme 58d
7 -  Spannungsversorgung, Klemme 15, plus
8 -  Spannungsversorgung, Klemme 31, minus
