Volkswagen Touran Reparaturanleitung :: Zwischenwelle aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung vorn, Gelenkwelle / Gelenkwellen aus- und einbauen / Zwischenwelle aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Ausbauen

-	Gelenkwelle auf der rechten Seite ausbauen → .

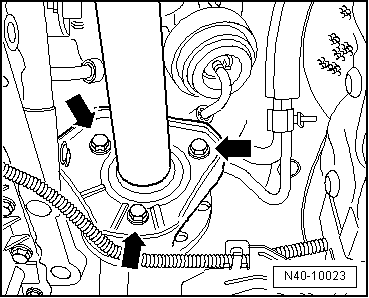

-	Lösen Sie die Schrauben -Pfeile- am Lagerbock.

-	Ziehen Sie die Zwischenwelle vom Getriebe ab.

Zwischenwelle instand setzen → Kapitel.

Einbauen

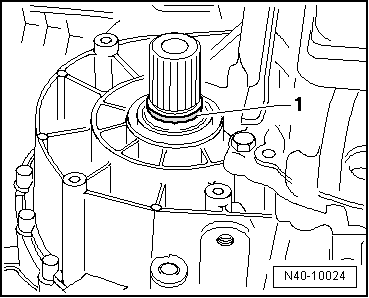

-	Ersetzen Sie zuerst den Dichtring -1- am Getriebe.

-	Schieben Sie jetzt die Zwischenwelle soweit auf die Steckwelle des Getriebes, bis das Lager -2-"spaltfrei" am Lagerbock -1- anliegt -Pfeil-.

-	Schrauben -Pfeile- mit Drehmoment festziehen.

-	Gelenkwelle einbauen → .

Anzugsdrehmomente

Bauteil	Anzugsdrehmoment
Lager der Zwischenwelle an Lagerbock	20 Nm
