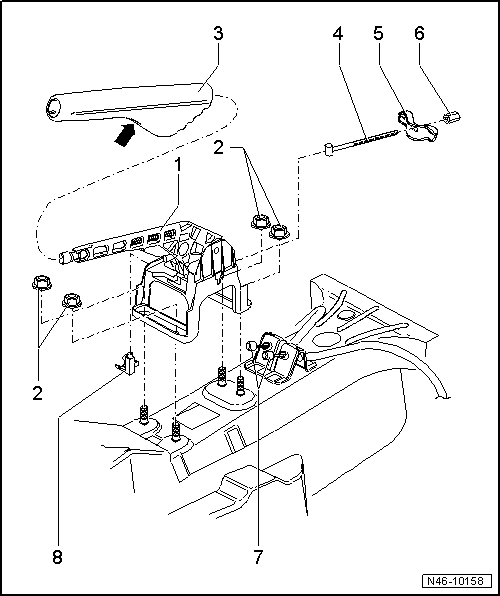

Handbremshebel - Montageübersicht

1 -	Handbremshebel

vor Ausbau die Mittelkonsole ausbauen

2 -

Mutter

15 Nm

3 -	Verkleidung für Handbremshebel

nach vorn abziehen

Entriegelungslasche im hinteren, unteren Griffbereich -Pfeil- mit einem Schraubendreher abhebeln

bei einer Lederausstattung ist das Leder im Bereich der Verriegelung eingeschnitten

4 -

Zugstange

5 -	Ausgleichbügel

6 -	Nachstellmutter

Handbremse einstellen → Kapitel

7 -	Handbremsseile

aus- und einbauen bis Modelljahr 2007 → Kapitel

aus- und einbauen ab Modelljahr 2008 → Kapitel

8 -	Schalter für Handbremskontrolle
