Volkswagen Touran Reparaturanleitung :: Handbremse einstellen

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Mechanik / Handbremshebel - Montageübersicht / Handbremse einstellen

Die Neueinstellung ist nur bei Ersatz der Handbremsseile und der Bremssättel erforderlich.

-	Je nach Ausstattungsvariante der Mittelkonsole, nur den Getränkehalter, die hintere Abdeckung oder die komplette Mittelkonsole ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.68.

-	Fußbremse mindestens dreimal kräftig treten.

-	Handbremse dreimal fest anziehen und anschließend wieder lösen.

Der Handbremshebel muss unterhalb der ersten Raste selbsttätig in die Ruhestellung zurückgehen.

Handbremshebel in Ruhestellung.

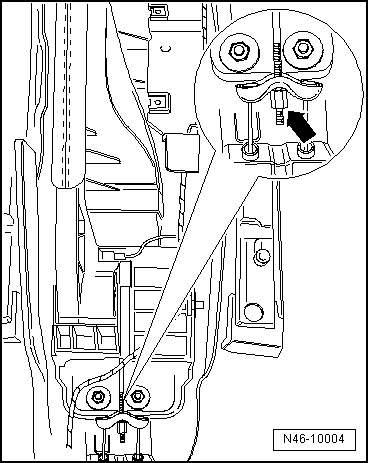

-	Nachstellmutter -Pfeil (Lupe)- so weit anziehen, ...

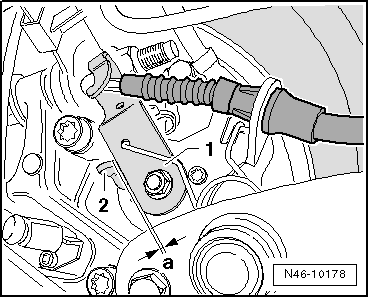

-	... bis sich die Hebel -1- an den Bremssätteln vom Anschlag -2- abheben.

-	Der Abstand -a- zum Anschlag -2- an dem linken und rechten Bremssattel darf zusammen 1,5 mm nicht überschreiten.

-	Prüfen, ob beide Räder frei durchdrehen.

Fahrzeuge mit Hinterradbremse Bosch

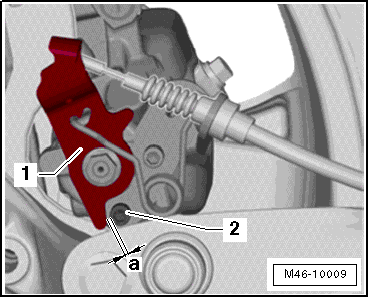

-	Nachstellmutter so weit anziehen, bis sich die Hebel -1- an den Bremssätteln vom Anschlag -2- abheben.

-	Der Abstand -a- zwischen Hebel -1- zum Anschlag -2- an dem linken und rechten Bremssattel darf zusammen ≤ 1,5 mm sein.

-	Prüfen, ob beide Räder frei durchdrehen.

Nach der Neueinstellung ist durch die automatische Nachstellung der Hinterradbremse ein Nachstellen der Handbremse nicht mehr erforderlich.
