Volkswagen Touran Reparaturanleitung :: Heckklappe Montageübersicht

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Heckklappe / Heckklappe Montageübersicht

Hinweis

Die Heckklappe 08.2010 ► unterscheiden sich nur in der Optik und den Anbauteilen.

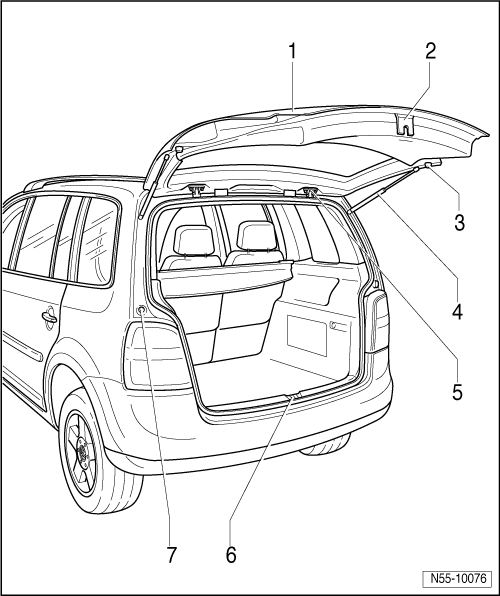

Heckklappe Montageübersicht

1 -

Klappe

aus- und einbauen → Kapitel

einstellen → Kapitel

2 -	Klappenschloss

aus- und einbauen → Kapitel

3 -

Dämpfer

einstellen → Kapitel

4 -	Gasdruckfeder

ausbauen → Kapitel

entgasen → Kapitel

5 -

Scharnier

aus- und einbauen → Kapitel

6 -	Schließbügel

aus- und einbauen → Kapitel

einstellen → Kapitel

7 -

Kappe
