Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türschloss. Der Aus- und Einbau des linken Türschloss ist sinngemäß daraus abzuleiten.

Ausbauen

-	Aggregateträger ausbauen → Kapitel

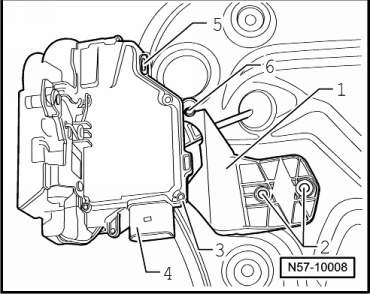

-	Drehen Sie den Aggregateträger herum und ziehen Sie die Steckverbindung -4- vom Türschloss -5- ab.

-	Treiben Sie den Clip -2- mit einem Dorn aus.

-	Hebeln Sie mit einem Schraubendreher das Türschloss -5- mit dem Haltewinkel -1- vom Aggregateträger ab.

Hinweis

Der Haltewinkel gehört nicht zum Teileumfang des Türschlosses -5-. Das Türschloss ist am Haltewinkel -1- aufgesteckt -3- und mit einem Blindniet -6- befestigt.

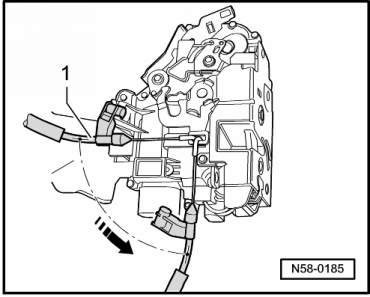

-	Clipsen Sie den Bowdenzug -1- vom Türschloss ab.

-	Drehen Sie den Nippel vom Seilzug um 90 -Pfeil- und nehmen Sie den Seilzug aus der Öse heraus.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anschließend ist bei geöffneter Tür unbedingt eine Funktionsprüfung durchzuführen, da bei nicht korrekter Einstellung und Verclipsung des Bowdenzuges die Tür nicht geöffnet werden kann.
