Volkswagen Touran Reparaturanleitung :: Türaußendichtung aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Tür vorn, Zentralverriegelung / Tür vorn / Türaußendichtung aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Türaußendichtung. Der Aus- und Einbau der linken Türaußendichtung ist sinngemäß daraus abzuleiten.

Schutzfolie erst unmittelbar vor der Montage abziehen. Verarbeitungstemperatur an allen Bauteilen ca. 20 C.

Es ist ausschließlich der Klebstoffentferner D 002 000 10 zu verwenden.

Die Türaußendichtung ist unmittelbar nach der Reinigung aufzukleben.

Ausbauen

Ausbauen

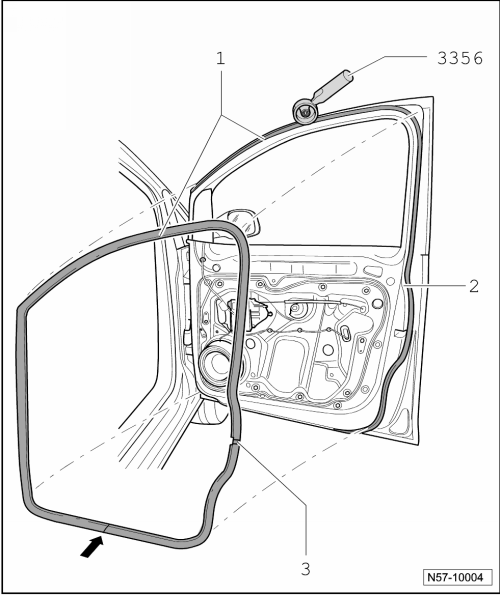

-	Ziehen Sie die Türaußendichtung -1- von der Tür -2- ab.

Einbauen

Einbauen

-	Entfernen Sie noch vorhandene Kleberreste mit dem Klebereste-Entferner -VAS 6349-.

-	Reinigen Sie die Klebefläche unmittelbar vor dem Aufkleben der Türaußendichtung gründlich mit dem Klebstoffentferner D 002 000 10.

Klebeflächen müssen staub- und fettfrei sein und es dürfen keine Kleberreste vorhanden sein.

-	Die Vulkanisationsstelle -Pfeil- der Türaussendichtung -1- muss sich im mittleren Bereich des Unterholms befinden.

-	Ziehen Sie die Abdeckfolie -3- ab und setzen Sie die Dichtung an der Tür an. Die Türaußendichtung nicht übermäßig lang ziehen, damit am Ende die Dichtung nicht zu lang wird.

Einbauen

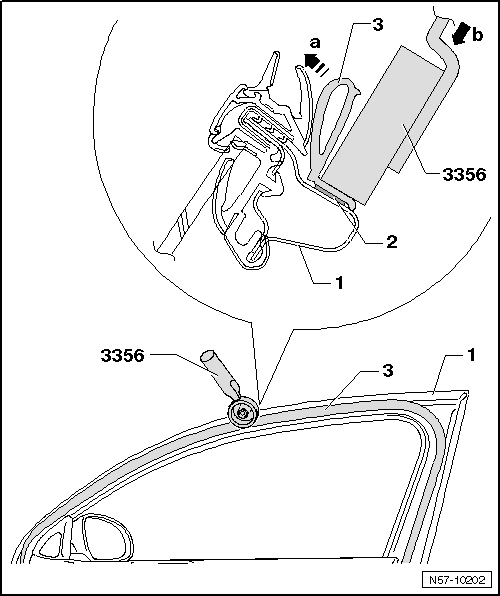

-	Drücken Sie die gesamte Klebefläche der Dichtung -3- umlaufend gut mit der Andrückrolle -3356- an die Tür-1- an.

-	Dazu wird die Dichtung so weit zur Seite gedrückt -Pfeil a-, dass die Andrückrolle -3356- direkt auf der Anlagefläche der Dichtung zur Auflage kommt.

Nur so wie oben beschrieben, erreicht die Kraft -Pfeil b- der Andrückrolle wirklich die Klebefläche -2-.

-	Ist die Dichtung doch zu lang geworden, so schneiden Sie die Dichtung auf die entsprechende Länge zu und drücken Sie die Stoßverbindung gut an.

-	Sollte sich die Dichtung-3- wieder an kleinen Stellen lösen, so drücken Sie diese erneut mit der Andrückrolle -3356- nach.

Hinweis

Um zu gewährleisten, dass sich die Türaußendichtung nicht wieder löst oder verschiebt, darf die Tür für einen Zeitraum für 2 Stunden nicht geschlossen werden.
