Volkswagen Touran Reparaturanleitung :: Airbag-Lenkrad aus- und einbauen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Lenkrad, Lenksäule ab Modelljahr 2011 / Airbag-Lenkrad aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331-

Führen Sie folgende Arbeiten durch:

Ausbauen

ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Masseband von der Batterie abschrauben → Rep.-Gr.27.

Die Räder müssen sich in Geradeausstellung befinden.

Wenn diese Hinweise nicht beachtet werden, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

-	Lenksäule in mittlere Höhenposition stellen.

-	Airbageinheit ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.69.

-	Räder in Geradeausstellung bringen.

Hinweis

Der Aus- und Einbau des Lenkrads muss in Mittelstellung erfolgen (Räder in Geradeausstellung).

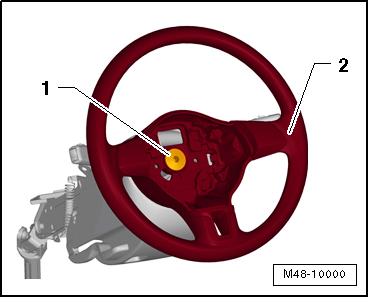

-	Schraube -1- heraus drehen.

-	Stellung Lenkrad/Lenksäule mit einem Filzstift markieren.

-	Lenkrad -2- von der Lenksäule abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vergewissern, dass die Räder in Geradeausstellung sind, bevor das Lenkrad aufgesetzt wird.

-	Bei Einbau des ausgebauten Lenkrads: Darauf achten, dass die Markierungen auf Lenksäule/Lenkrad zueinanderstehen.

-	Bei Einbau eines neuen Lenkrads (ohne Markierung): Lenkrad muss in Mittelstellung aufgesetzt werden (Lenkradspeiche muss waagerecht stehen und Räder in Geradeausstellung).

-	Lenkrad einbauen.

-	Airbageinheit einbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.69.

-	Probefahrt durchführen.

-	Steht das Lenkrad schief, muss das Lenkrad wieder ausgebaut und auf der Verzahnung der Lenksäule umgesetzt werden.

Anzugsdrehmoment

Bauteil

Anzugsdrehmoment

Schraube für Lenkrad

Neue Schraube verwenden

30 Nm + 90
