Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Schiebedach / Schiebe-/Ausstelldach mit Glasdeckel / Sonnenschutz ausbauen

-	Schieben Sie den Sonnenschutz nach hinten.

-	Stellen Sie das Schiebe-/Ausstelldach aus.

-	Clipsen Sie den Faltenbalg an der unteren Leiste aus

-	Lösen Sie die beiden vorderen Verrastungen und schieben Sie den Faltenbalg nach hinten -Pfeil- aus der Führung.

-	Drehen Sie die Befestigungsschrauben -1- (Torxschraubeneinsatz T 25; 4,5 Nm) aus der Kulissenführung -3- heraus.

-	Nehmen Sie das Schiebe-/Ausstelldachdeckel -2- nach oben heraus.

-	Schieben Sie den Sonnenschutz nach vorn .

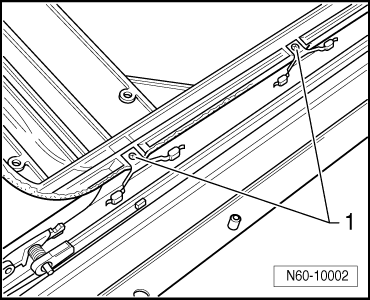

-	Drehen Sie die Schrauben -1- links und rechts heraus. Schieben Sie die Gleiter nach hinten und nehmen Sie den Sonnenschutz nach oben heraus.
