Ausbauen

Hinweis

Die Regulierung besteht aus 2 trennbaren Gehäusen. Vor Ausbau der Regulierung Drehknöpfe bitte in folgende Position bringen:

Heizungsregler auf "kalt"

Gebläse auf "0"

Ausströmrichtung auf "Fußraum"

-	Blende, Schalttafel Mitte ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

Bedienungs- und Anzeigeeinheit aus- und einbauen aus- und einbauen

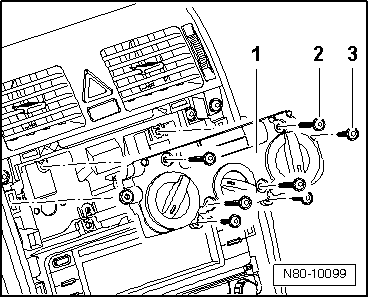

-	Schrauben -2- (4,2 x 45) und -3- (4,2 x 16) herausdrehen (1,5 +- 0,2 Nm) und Regulierung -1- aus der Mittelkonsole nehmen.

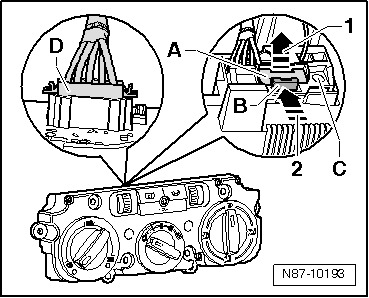

-	Steckerverriegelung -A- durch Ziehen in Pfeilrichtung -1- trennen.

-	Steckerverriegelung -B- zum Stecker -Pfeil 2- drücken und Stecker -C- abnehmen.

-	Verriegelung des Steckers -D- lösen und Stecker -D- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist zu beachten, dass die Drehknöpfe die gleiche Position haben wie beim Ausbau.
