Volkswagen Touran Reparaturanleitung :: Montageübersicht - Abgastemperaturregelung, Golf, Golf Plus, Golf Cabrio, Touran, Passat

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgastemperaturregelung / Montageübersicht - Abgastemperaturregelung, Golf, Golf Plus, Golf Cabrio, Touran, Passat

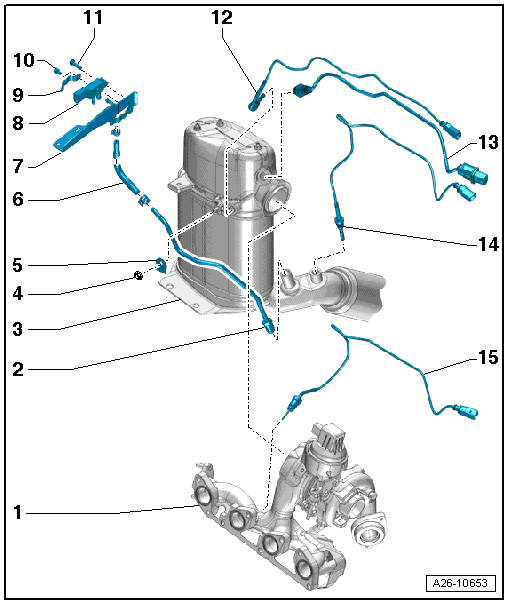

Montageübersicht - Abgastemperaturregelung, Golf, Golf Plus, Golf Cabrio, Touran, Passat

1 -  Abgasturbolader
2 -  Steuerleitung
45 Nm
3 -  Partikelfilter
4 -  Mutter
9 Nm
5 -  Halter
am Partikelfilter festgeschraubt
6 -  Schlauch
7 -  Halter
für Differenzdruckgeber -G505-
Darstellung entspricht nicht der Ausführung im Fahrzeug
8 -  Differenzdruckgeber -G505-
aus- und einbauen → Kapitel
9 -  Halter
10 -  Schraube
4,5 Nm
11 -  Schraube
8 Nm
12 -  Abgastemperaturgeber 3 -G495-
aus- und einbauen → Kapitel
das Gewinde des Abgastemperaturgebers ist beschichtet, und darf nicht zusätzlich mit Heißschraubenpaste bestrichen werden
45 Nm, Vorgehensweise einhalten → Kapitel
13 -  Lambdasonde 1 vor Katalysator -GX10-
mit Lambdasonde -G39- und Heizung für Lambdasonde -Z19-
aus- und einbauen → Kapitel
14 -  Abgastemperaturgeber 4 -G648-
aus- und einbauen → Kapitel
das Gewinde des Abgastemperaturgebers ist beschichtet, und darf nicht zusätzlich mit Heißschraubenpaste bestrichen werden
60 Nm
15 -  Abgastemperaturgeber 1 -G235-
aus- und einbauen → Kapitel
Gewinde mit Heißschraubenpaste bestreichen; Heißschraubenpaste → Elektronischer Teilekatalog (ETKA)
45 Nm, Vorgehensweise einhalten → Kapitel.
