Volkswagen Touran Betriebsanleitung :: Sitz in der zweiten Sitzreihe vor- und zurückklappen

Volkswagen Touran Betriebsanleitung / Vor der Fahrt / Gepäckraum / Sitz in der zweiten Sitzreihe vor- und zurückklappen

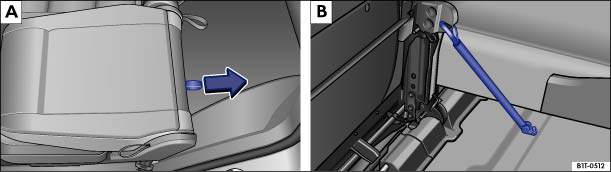

Abb. 90

A: Sitz vorklappen. B: Sitz
mit Sicherungsstange abstützen.

Abb. 91

Sicherungsstange vom
vorgeklappten Sitz entfernen.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

⇒Einleitung
zum Thema

Sitz vorklappen

Funktion	Handlung
Sitz komplett vorklappen.	– Kopfstütze ganz nach unten schieben ⇒ Richtig und sicher sitzen . – Sitz in Längsrichtung ganz nach hinten verstellen ⇒ Richtig und sicher sitzen . – Sitzlehne nach vorn klappen ⇒ Sitzlehne in der zweiten Sitzreihe vor- und zurückklappen . – Zugschlaufe ⇒ Abb. 90 A an der Rückseite des Sitzes in Pfeilrichtung ziehen und Sitz nach vorn klappen.
Vorgeklappten Sitz abstützen.	Stange immer fest in die Sitzverankerung drücken ⇒ Abb. 90 B, bis die Sicherungsstange verriegelt ist.

Funktion

Handlung

Sitz komplett vorklappen.

– Kopfstütze ganz nach unten schieben ⇒ Richtig und sicher sitzen . – Sitz in Längsrichtung ganz nach hinten verstellen ⇒ Richtig und sicher sitzen .

– Sitzlehne nach vorn klappen ⇒ Sitzlehne in der zweiten Sitzreihe vor- und zurückklappen .

– Zugschlaufe ⇒ Abb. 90 A an der Rückseite des Sitzes in Pfeilrichtung ziehen und Sitz nach vorn klappen.

Vorgeklappten Sitz abstützen.

Stange immer fest in die Sitzverankerung drücken ⇒ Abb. 90 B, bis die Sicherungsstange verriegelt ist.

Sitz zurückklappen

Funktion	Handlung
Sitz zurückklappen.	– Hebel ⇒ Abb. 91 in Pfeilrichtung ziehen. ODER: Schlaufe am Sitz ⇒ Abb. 90 A nach oben ziehen, um die Verriegelung der Sicherungsstange zu lösen. – Sicherungsstange vom Sitz nehmen und in die Bodenverankerung legen. – Sitz komplett zurückklappen, bis er sicher einrastet. – Sitzlehne nach hinten klappen ⇒ Sitzlehne in der zweiten Sitzreihe vor- und zurückklappen . – Kopfstütze einstellen ⇒ Richtig und sicher sitzen .

Funktion

Handlung

Sitz zurückklappen.

– Hebel ⇒ Abb. 91 in Pfeilrichtung ziehen.

ODER: Schlaufe am Sitz ⇒ Abb. 90 A nach oben ziehen, um die Verriegelung der Sicherungsstange zu lösen.

– Sicherungsstange vom Sitz nehmen und in die Bodenverankerung legen.

– Sitz komplett zurückklappen, bis er sicher einrastet.

– Sitzlehne nach hinten klappen ⇒ Sitzlehne in der zweiten Sitzreihe vor- und zurückklappen .

– Kopfstütze einstellen ⇒ Richtig und sicher sitzen .

Warnung

Durch unkontrolliertes oder unachtsames Zurückklappen des Sitzes können schwere Verletzungen verursacht werden.

Hände, Finger und Füße oder sonstige Körperteile beim Zurückklappen des Sitzes immer aus dem Schwenkbereich fernhalten.

Warnung

Ein nicht vollständig eingerasteter Sitz kann sich bei einem Unfall lösen.

Nach dem Einbau durch Hochziehen am Sitz prüfen, ob die Verriegelungen richtig eingerastet sind.

Die Sitze der zweiten Sitzreihe können
nur vorgeklappt werden, wenn zuvor der Sitz in Längsrichtung ganz nach hinten geschoben wurde.
