Erklärungen zu den Kalottenformen

Grundsätzlich gibt es zwei Kalottenformen, die kugelförmige und die kegelige Kalotte.

Die kugelförmige Kalotte ist die gekrümmte Fläche eines Kugelabschnittes -Pfeil A-. Diese Form der Kalotte wird für die originalen Felgen verwendet.

Die kegelige Kalotte ist die gerade Fläche eines Kegelabschnittes -Pfeil B-. Diese Form der Kalotte wird teilweise für Felgen aus dem Zubehörhandel verwendet.

I -	Radschraube mit kugelförmiger Kalotte

II -	Radschraube mit kegeliger Kalotte

Hinweis

Darauf achten, dass die richtigen Radschrauben montiert werden → Elektronischer Ersatzteilkatalog "ETKA"

Pro Fahrzeug dürfen nur die gleichen Radschrauben an allen vier Felgen verwendet werden

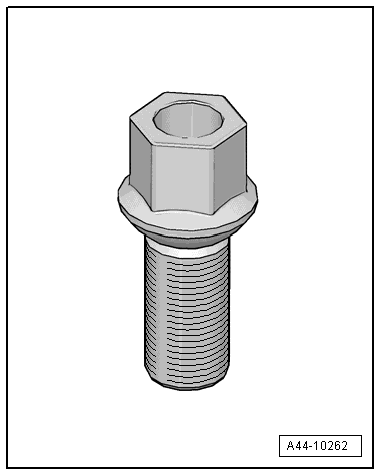

Standard, einteilige Radschraube.

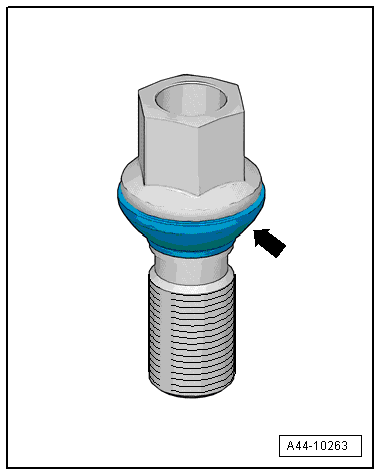

Zweiteilige Radschraube mit kurzer drehbarer Kalotte.

Zweiteilige Radschraube mit langer drehbarer Kalotte.

Radschrauben, Diebstahlhemmende Radschraube

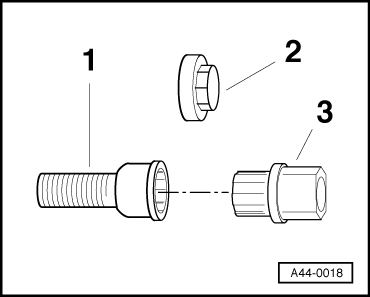

Diebstahlhemmende Radschraube

1 -	Diebstahlhemmende Radschraube

2 -	Abdeckkappe

3 -	Adapter für Radschraube
