Volkswagen Touran Reparaturanleitung :: Betätigungshebel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Deckel, Klappen, Fahrerhaus, Zentralv. / Frontklappe / Betätigungshebel aus- und einbauen

Ausbauen

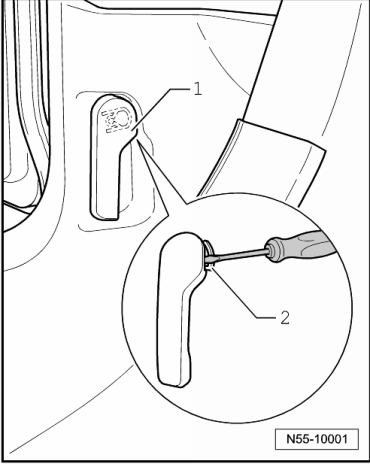

-	Betätigungshebel -1- anziehen und die Klappe entriegeln.

-	Einen kleinen Schraubendreher in den Spalt zwischen den Betätigungshebel -1- und dem Clip -2- stecken.

-	Clip -2- aus dem Betätigungshebel -1- heraushebeln und den Betätigungshebel abziehen.

Einbauen

-	Clip -2- in den Betätigungshebel -1- ganz hineinschieben.

-	Anschließend den Betätigungshebel -1- auf die Aufnahme im Lagerbock drücken und den Betätigungshebel verrasten.

Bevor die Frontklappe geschlossen wird, ist eine Funktionsprüfung des Betätigungshebels und des Bowdenzugs durchzuführen.
