Volkswagen Touran Betriebsanleitung :: Netztrennwand

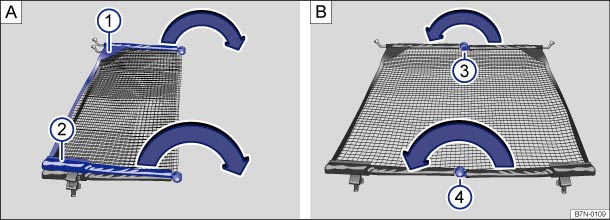

Abb. 100

A: Netztrennwand ausklappen ①, ②. B: Netztrennwand zurückklappen ③, ④.

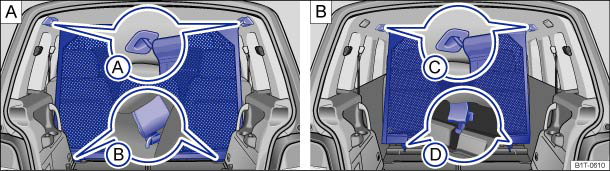

Abb. 101

A: Netztrennwand hinter
der zweiten Sitzreihe eingebaut. B: Netztrennwand hinter den Vordersitzen eingebaut.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

⇒Einleitung
zum Thema 

Die Netztrennwand kann verhindern, dass Gegenstände aus dem Gepäckraum in den Fahrgastraum gelangen.

Die Netztrennwand muss vor dem Einbau aus der Tasche genommen und ausgerollt werden.

Netztrennwand ausklappen

Querstangen der Netztrennwand ⇒ Abb. 100① A und ② A in Pfeilrichtung ganz auseinander klappen, bis ein klickendes Geräusch hörbar ist.

Netztrennwand hinter der zweiten Sitzreihe einbauen

• Äußere Sitze der zweiten Sitzreihe vorklappen ⇒ Sitzfunktionen .

• Netztrennwand in der hinteren linken Aufnahme im Dach einhängen ⇒ Abb. 101Ⓐ A. Darauf achten, dass die Querstange über die obere Position hinaus nach unten gezogen wird.

• Netztrennwand in der hinteren rechten Aufnahme im Dach durch Zusammendrücken der Querstange einhängen.

• Netztrennwand mit den Halteklammern ⇒ Abb. 101Ⓑ A an den beiden Halteösen am Boden befestigen.

• Äußere Sitze der zweiten Sitzreihe zurückklappen ⇒ Sitzfunktionen .

Netztrennwand hinter den Vordersitzen einbauen

• Sitze in der zweiten Sitzreihe ausbauen ⇒ Sitzfunktionen .

• Netztrennwand in der vorderen linken Aufnahme im Dach einhängen ⇒ Abb. 101Ⓒ B. Darauf achten, dass die Querstange über die obere Position hinaus nach unten gezogen wird.

• Netztrennwand in der vorderen rechten Aufnahme im Dach durch Zusammendrücken der Querstange einhängen.

• Netztrennwand mit den Halteklammern ⇒ Abb. 101Ⓓ B an den beiden Halteösen am Boden befestigen.

Netztrennwand ausbauen

• Gurte der Netztrennwand lockern.

• Haltehaken der Netztrennwand an den Verzurrösen ⇒ Abb. 101Ⓑ A bzw. â’¹ B aushaken.

• Netztrennwand an der rechten Aufnahme im Dach ⇒ Abb. 101Ⓐ A bzw. â’¸ B durch Zusammendrücken der Querstange aushängen.

• Netztrennwand an der linken Aufnahme im Dach aushängen.

Netztrennwand einklappen

• Entriegelungsknopf ⇒ Abb. 100③ B drücken und Querstange bei gedrücktem Entriegelungsknopf in Pfeilrichtung einklappen.

• Entriegelungsknopf ⇒ Abb. 100④ B drücken und Querstange bei gedrücktem Entriegelungsknopf in Pfeilrichtung einklappen.

• Netztrennwand einrollen und in der Tasche verstauen.

• Netztrennwand im Fahrzeug sicher verstauen.

Warnung

Lose Gegenstände können bei einem plötzlichen Fahr- oder Bremsmanöver sowie bei einem Unfall durch den Fahrzeuginnenraum fliegen und schwere Verletzungen verursachen.

• Prüfen, ob die Querstangen richtig eingerastet sind.

• Auch wenn die Netztrennwand richtig eingebaut ist, sind Gegenstände im Gepäckraum zu sichern.

• Wenn das Fahrzeug in Bewegung ist, dürfen sich keine Personen hinter der eingebauten Netztrennwand aufhalten.
