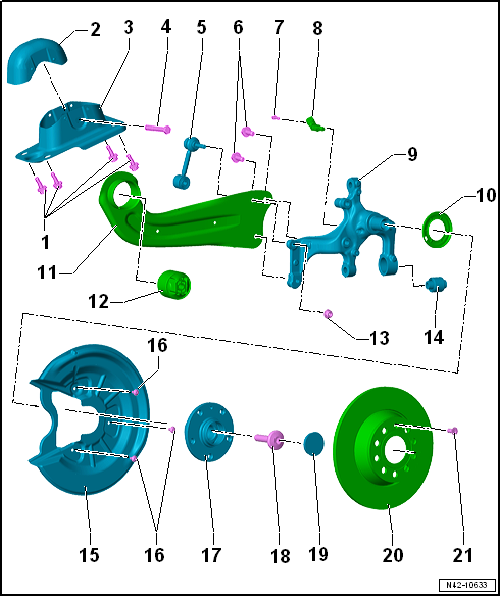

Montageübersicht: Radlagergehäuse, Längslenker

1 -

Schraube

50 Nm + 45 weiterdrehen

nach jeder Demontage ersetzen

2 -

Abdeckung

3 -

Lagerbock

4 -

Schraube

90 Nm + 90 weiterdrehen

nach jeder Demontage ersetzen

5 -	Koppelstange

verbindet Stabilisator mit Längslenker/Radlagergehäuse

6 -

Schraube

90 Nm + 45 weiterdrehen

Anzugsreihenfolge beachten →

nach jeder Demontage ersetzen

7 -

Schraube

8 Nm

8 -	Drehzahlfühler hinten rechts -G44-/ Drehzahlfühler hinten links -G46-

kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Festschmierstoffpaste -G 000 650- bestreichen

9 -	Radlagergehäuse

aus- und einbauen → Kapitel

10 -	Radlagervordichtung

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

aus- und einbauen → Kapitel

11 -	Längslenker

aus- und einbauen → Kapitel

instand setzen → Kapitel

12 -	Gummimetalllager

ersetzen → Kapitel

13 -

Mutter

45 Nm

nach jeder Demontage ersetzen

14 -	Gummimetalllager

ersetzen → Kapitel

15 -	Abdeckblech

16 -

Schraube

12 Nm

17 -	Radnabe mit Radlager

der Sensorring für das ABS ist im Radlager eingebaut

aus- und einbauen → Kapitel

Das Radlager und die Radnabe sind zusammen in einem Gehäuse verbaut.

Diese Radlagereinheit ist wartungs- und spielfrei. Einstellarbeiten sowie Instandsetzungsarbeiten sind nicht möglich!

18 -

Schraube

200 Nm + 180 weiterdrehen

lösen und festziehen mit Steckeinsatz -T10162 A-

nach jeder Demontage ersetzen

19 -	Staubkappe

nach jeder Demontage ersetzen

abdrücken und eintreiben → Kapitel

Eine fachgerechte Abdichtung wird nur mit einer neuen Staubkappe erreicht.

20 -	Bremsscheibe

21 -

Schraube

8 Nm
