Radlager/Radnabeneinheit aus- und einbauen

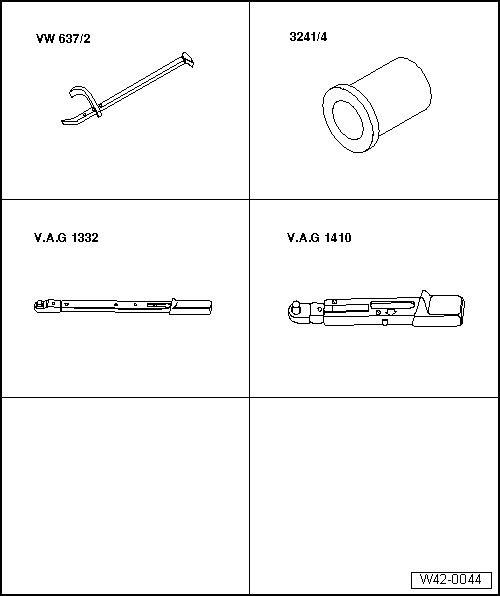

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Nabendeckelabzieher -VW 637/2-

Einziehhülsen -3241-

Drehmomentschlüssel -V.A.G 1332-

Drehmomentschlüssel -V.A.G 1410-

Steckeinsatz -T10162 A-

Ausbauen

-	Fahrzeug anheben.

-	Rad abschrauben.

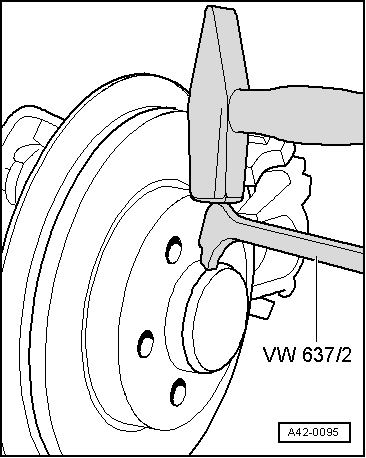

Staubkappe durch leichte Schläge auf die Klaue des Nabendeckelabziehers Nabendeckelabzieher-VW 637/2- vom Sitz lösen.

Radlager/Radnabeneinheit aus- und einbauen

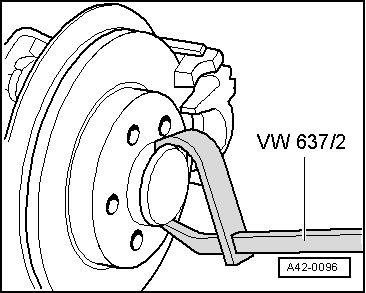

-	Drücken Sie die Staubkappe ab.

-	Bremsträger mit Bremssattel abbauen und mit Draht am Aufbau aufhängen → Bremsanlage; Rep.-Gr. 46.

Hinweis

Bremssattel am Aufbau aufhängen.

-	Kreuzschlitzschraube für Bremsscheibe herausschrauben und Bremsscheibe abnehmen.

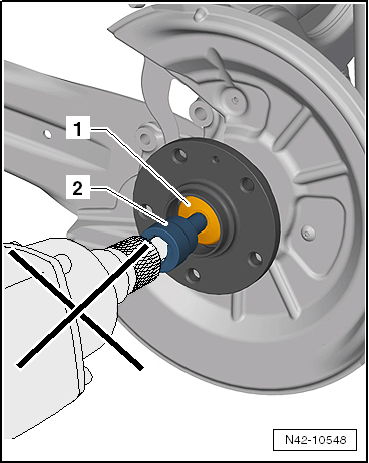

-	Schraube -1- mit Steckeinsatz -T10162 A--2- abschrauben.

Vorsicht!

Zum Abschrauben der Schraube -1- mit dem Steckeinsatz -T10162 A--2- darf kein Schlagschrauber verwendet werden!

-	Ziehen Sie die Radnaben/Radlagereinheit vom Achszapfen ab.

Einbauen

-	Schieben Sie die Radnaben/Radlagereinheit vorsichtig auf den Achszapfen auf.

Vorsicht!

Darauf achten, dass sich die Radnaben/Radlagereinheit nicht verkantet!

-	Neue Schraube -1- einschrauben und mit dem vorgegebenen Anzugsdrehmoment festziehen.

Hinweis

Schraube zuerst mit dem Drehmomentschlüssel auf das angegebene Anzugsdrehmoment festziehen.

Für das Aufbringen des Weiterdrehwinkels einen starren Schlüssel verwenden.

Vorsicht!

Zum Festziehen der Schraube -1- mit dem Steckeinsatz -T10162 A--2- darf kein Schlagschrauber verwendet werden!

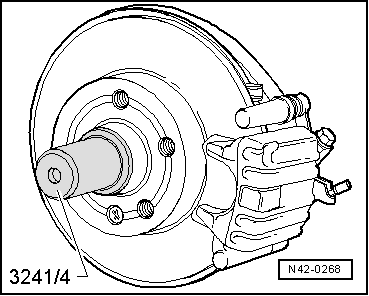

-	Treiben Sie die Staubkappe mit Einziehhülse-3241/4- ein.

Vorsicht!

Staubkappen immer ersetzen.

Beschädigte Staubkappen ermöglichen den Eintritt von Feuchtigkeit. Deshalb unbedingt das abgebildete Werkzeug verwenden.

Der weitere Einbau erfolgt im umgekehrter Reihenfolge.

-	Rad anbauen und festziehen → Kapitel.

Anzugsdrehmomente

Bauteil

Anzugsdrehmoment

Radnabe mit Radlager an Radlagergehäuse

Neue Schraube verwenden

200 Nm + 180

Bremsscheibe an Radlagergehäuse

8 Nm
