Radlagervordichtung aus- und einbauen

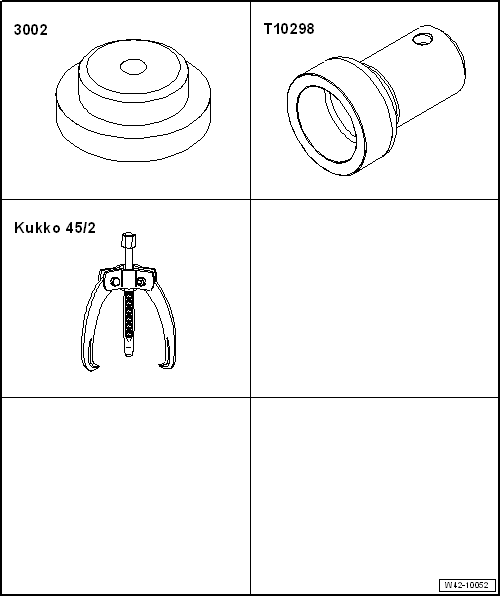

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Druckstück -3002-

Druckstück -T10298-

Dreiarmabzieher -Kukko 45-2-

Ausbauen

-	Radschrauben lösen.

-	Fahrzeug anheben.

-	Rad abschrauben.

-	ABS-Drehzahlfühler aus dem Radlagergehäuse ausbauen.

-	Radlagereinheit ausbauen → Kapitel.

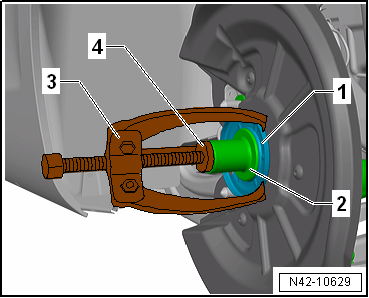

-	Radlagervordichtung -1- vom Radlagergehäuse -2- abziehen.

3 -	Dreiarmabzieher -Kukko45-2-

4 -	Druckstück -3002-

Hinweis

Darauf achten, dass die Teile beim Abziehen nicht herunterfallen.

Einbauen

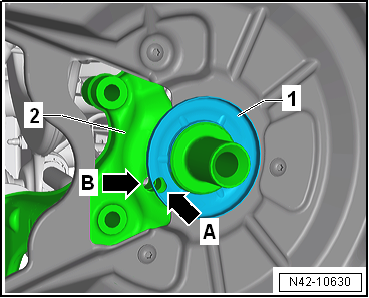

-	Bohrung der Radlagervordichtung -1- zur Bohrung für den Drehzahlfühler im Radlagergehäuse -2- ausrichten.

Die Bohrung der Radlagervordichtung -Pfeil A- muss mit der Bohrung für den Drehzahlfühler -Pfeil B- fluchten.

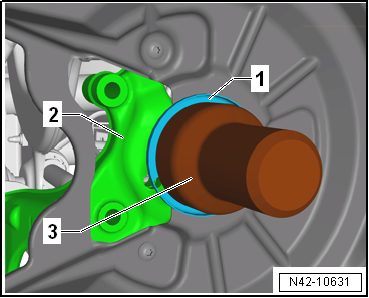

-	Radlagervordichtung -1- auf das Radlagergehäuse -2- auftreiben.

3 -	Druckstück -T10298-

-	Radlagereinheit einbauen → Kapitel.

-	Bremsscheibe und Bremsträger mit Bremssattel anbauen → Bremsanlagen; Rep.-Gr.46.

-	ABS-Drehzahlfühler einbauen.

-	Rad anbauen und festziehen → Kapitel.
