Volkswagen Touran Reparaturanleitung :: Maße Schriftzüge hinten 07.2010

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Schriftzüge / Maße Schriftzüge hinten 07.2010

Hinweis

Der abgebildete Schriftzug "Touran" ist nur beispielhaft.

Es werden unterschiedliche Schriftzüge angebaut.

Die Maße sind für alle Schriftzüge identisch.

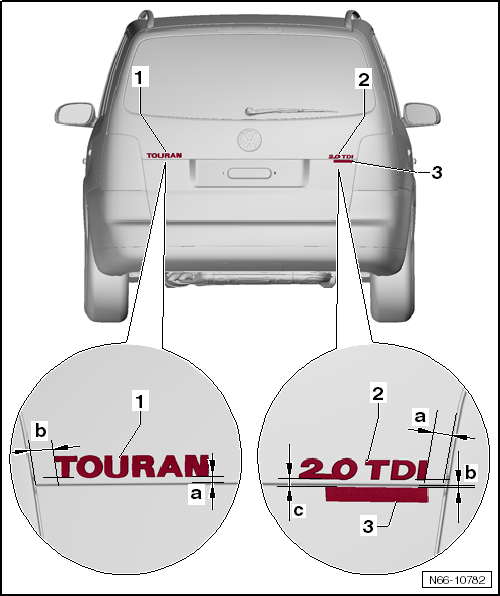

Maße Schriftzüge hinten 07.2010

1 -	Schriftzug

Modellbezeichnung

Seitenmaß -b-: 28 mm, von der Außenkante der Heckklappe bis zum Schriftzug

Höhenmaß -a-: 5 mm, von der Kante in der Heckklappe bis zum Schriftzug

2 -	Schriftzug

Motorisierungsbezeichnung

Seitenmaß -a-: 28 mm, von der Außenkante der Heckklappe bis zum Schriftzug

Höhenmaß -c-: 5 mm, von der Kante in der Heckklappe bis zum Schriftzug

3 -	Schriftzug

Zusatzbezeichnung

Seitenmaß -a-: wird zum oberen Schriftzug ausgerichtet

Höhenmaß -c-: 13 mm, vom oberen Schriftzug bis zum Schriftzug
