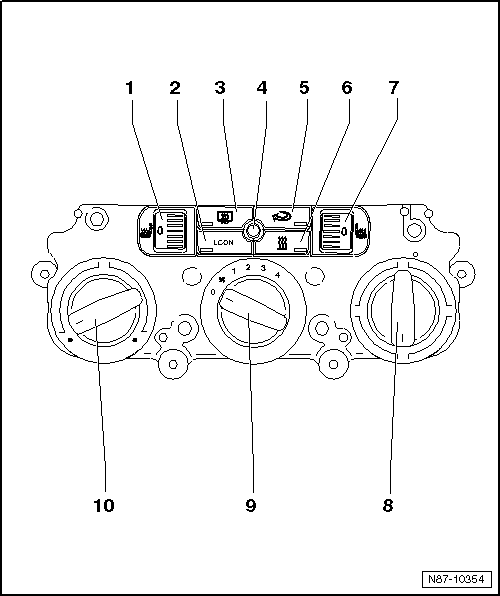

Übersicht Bedienungs- und Anzeigeeinheit, Climatic bis KW 41/2006

1 -  Einsteller für beheizbaren Fahrersitz -E94- (optional)
2 -  Taste "ECON"
Durch Drücken der Taste ECON wird der Klimakompressor auf nahezu 0 Förderleistung eingestellt und das Heizelement für Luftzusatzheizung -Z35- (nur Dieselfahrzeuge) ausgeschaltet. Der Heizbetrieb wird weiterhin elektronisch geregelt.
3 -  Taster für beheizbare Heckscheibe -E230-
4 -  Temperaturfühler für Schalttafel -G56-
5 -  Schalter für Frischluft- und Umluftklappe -E159-
6 -  Sofortheiztaste -E537- für Zusatzheizung (optional) oder Frontscheibenheizung
7 -  Einsteller für beheizbaren Beifahrersitz -E95- (optional)
8 -  Drehregler für Luftverteilung
9 -  Schalter für Frischluftgebläse -E9-
10 -  Drehregler für Temperatureinstellung
