Hinweis| Beim Einbau der Schriftzüge sind die Montagehinweise zu beachten → Kapitel |
| Ausbauen |

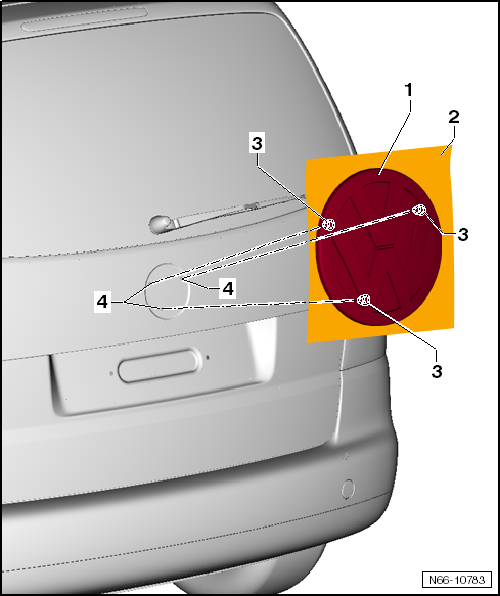

| - | Firmenzeichen -1- vor der Demontage mit dem Heißluftgebläse -V.A.G 1416- erwärmen. |
| - | Firmenzeichen von der Heckklappe abheben. |
| - | Vorhandene Kleberreste mit dem Klebereste-Entferner -VAS 6349- entfernen. |
| Einbauen |
| - | Klebefläche unmittelbar vor dem Aufkleben gründlich mit dem Klebstoffentferner D 002 000 10 reinigen. |
| Klebeflächen müssen staub- und fettfrei sein und es dürfen keine Kleberreste vorhanden sein. |
| - | Schutzfolie -2- abziehen. |
| - | Firmenzeichen -1- mit den Zentrierstiften -3- in die Prägungen -4- der Heckklappe setzen. |
| - | Firmenzeichen kräftig andrücken. |
ABS Mark 60 EC (ABS/EDS/ASR/ESP), Rechtslenker
Montageübersicht
1 -
Bremsleitung
Hauptbremszylinder/Schwimmkolbenkreis zur Hydraulikeinheit für ABS
-N55-
Kennzeichen: Ø 6,5 mm und Rohrschraube mit Gewinde M 12 x 1
2& ...
Zierelemente ersetzen, geklebte Zierelemente
Benötigte Spezialwerkzeuge, Prüf- und
Messgeräte sowie Hilfsmittel
Handkartuschenpistole -V.A.G 1628-
...
