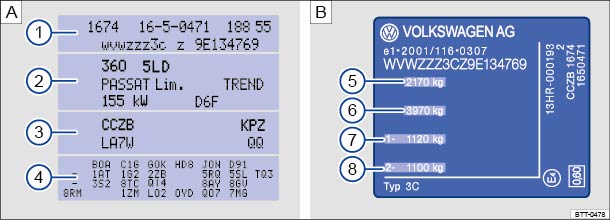

Abb. 16

A: Fahrzeugdatenträger: im
Beispielbild mit Motorkennbuchstabe CCZB ③. B: Typschild.

Abb. 17

Fahrzeug-Identifizierungsnummer.

Lesen und beachten Sie zuerst die einleitenden
Informationen und Sicherheitshinweise

⇒Einleitung
zum Thema

Fahrzeug-Identifizierungsnummer

Die Fahrzeug-Identifizierungsnummer lässt sich von außen durch ein Sichtfenster in der Frontscheibe ablesen ⇒ Abb. 17 . Das Sichtfenster befindet sich seitlich im unteren Bereich der Frontscheibe. Zusätzlich ist die Fahrzeug-Identifizierungsnummer im rechten Kotflügel oben im Motorraum eingeschlagen. Um an die Fahrzeug-Identifizierungsnummer zu gelangen, Motorraumklappe öffnen ⇒
.

Zusätzliche Fahrzeug-Identifizierung für China

Folgende Karosserieteile sind bei chinesischen Fahrzeugen mit der Fahrzeug-Identifizierungsnummer (FIN) bzw. mit einer auf die FIN rückführbare Nummer gekennzeichnet:

Schlossträger hinten (im Gepäckraum),

Motorraumklappe,

Längsträger rechts (im Motorraum),

Heckklappe,

Türholm (Beifahrerseite),

Bodenblech (im Fußraum auf der Beifahrerseite).

Fahrzeugdatenträger

Der Fahrzeugdatenträger ⇒ Abb. 16 A ist beim Fünf-Sitzer links auf den Gepäckraumboden aufgeklebt sowie beim Sieben-Sitzer auf dem Abschlussblech hinten links im Gepäckraum. Er enthält folgende Daten:

Fahrzeug-Identifizierungsnummer
(Fahrgestellnummer)
Fahrzeugtyp, Motorleistung, Getriebe

Motor- und Getriebekennbuchstaben,
Lacknummer, Innenausstattung. Im Beispiel lautet der Motorkennbuchstabe CCZB ⇒ Abb. 16 .
Mehrausstattungen, PR-Nummern

Diese Fahrzeugdaten stehen auch im Serviceplan.

Typschild

Das Typschild ⇒ Abb. 16 B ist nach Öffnen der Fahrertür am Türholm unten zu sehen. Fahrzeuge für bestimmte Export-Länder haben kein Typschild.

Das Typschild enthält folgende Daten:

Zulässiges Gesamtgewicht

Zulässiges Gespanngewicht
(Zugfahrzeug und Anhänger)
Zulässige Achslast vorn

Zulässige Achslast hinten
