Ausbauen

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.

-	Bauen Sie die Verkleidungen der Säulen A, oben, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Lösen Sie die Verkleidung Säule C aus den Befestigungen → Kapitel

-	Bauen Sie die Dachabschlussleiste aus → Kapitel.

-	Bauen Sie die Verkleidungen der Säulen D aus.

5-Sitzer → Kapitel.

7-Sitzer → Kapitel.

-	Bauen Sie die Sonnenblenden aus → Kapitel.

-	Bauen Sie die Haltegriffe (Dach) aus → Kapitel.

Fahrzeuge ►2008

-	Bauen Sie den Innenspiegel aus → Kapitel.

Fahrzeuge 2009►

-	Bauen Sie, bei Fahrzeugen mit Regensensor, die seitlichen Abdeckkappen vom Innenspiegel aus → Kapitel

alle Fahrzeuge

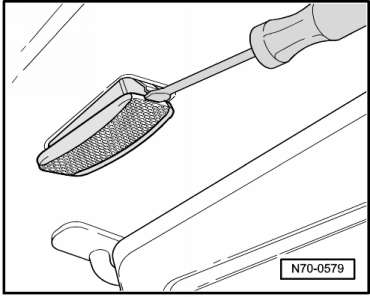

-	Hebeln Sie mit, einem kleinen Schraubendreher, die Leuchten im Bereich der Sonnenblenden heraus und trennen Sie die Leitungsstränge.

Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003

nur Fahrzeuge mit Netztrennwand

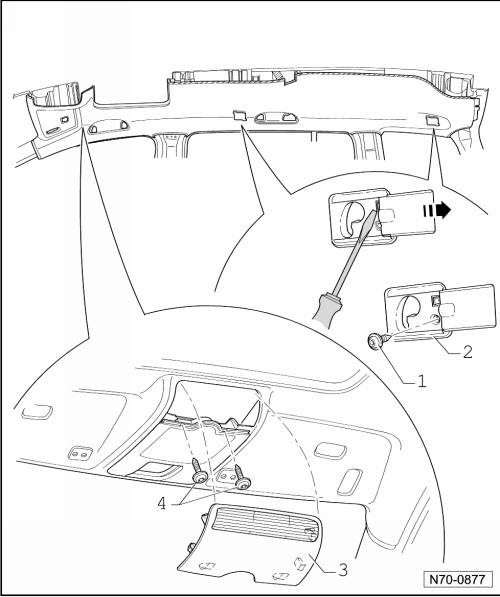

-	Entfernen Sie mit einem Schraubendreher die Kappen der Blenden in -Pfeilrichtung-.

-	Drehen Sie jeweils die Schraube -1- heraus (2 Nm) und ziehen Sie die Blenden -2- (4 Stück) aus dem Formhimmel heraus.

alle Fahrzeuge

-	Ziehen Sie die Abdeckung -3- aus den Aufnahmen im Formhimmel heraus.

-	Bauen Sie die Leuchten- und Bedieneinheit vom Schiebe-/ Ausstelldach aus → Elektrische Anlage; Rep.-Gr.96

-	Drehen Sie die zwei Schrauben -4- heraus (2 Nm).

Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003

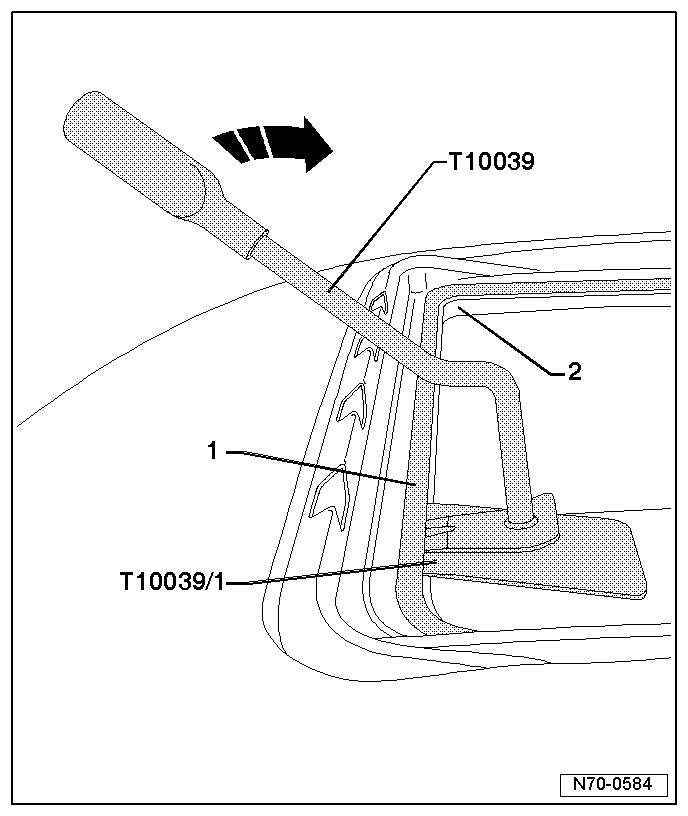

-	Schieben Sie den Keil -T10039/1- zwischen Rahmen -1- und Formhimmel -2-.

-	Trennen Sie mit dem Lösehebel -T10039/1- den Rahmen, in -Pfeilrichtung-, umlaufend vom Formhimmel.

Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003

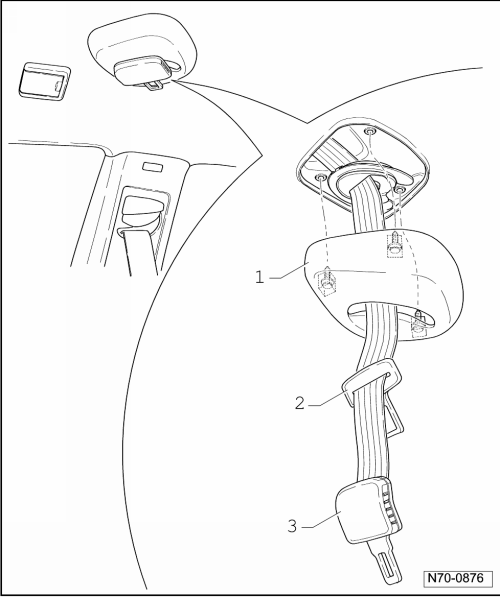

-	Ziehen Sie die Abdeckung, Gurtaustritt -1- aus den Aufnahmen heraus.

-	Ziehen Sie die Gurtschiebelaschen -2- und -3- einzeln durch die Öffnung in der Abdeckung.

-	Lösen Sie den Formhimmel aus den Kedern der Türdichtungen.

-	Trennen Sie den Leitungsstrang im Bereich vom Innenspiegel.

-	Nehmen Sie den Formhimmel, durch die Klappe hinten, aus dem Fahrzeug heraus.

Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
