Die Drossel bildet eine Engstelle. Diese Engstelle drosselt den Durchfluss und trennt dadurch den Kältemittelkreislauf in Hochdruckseite und Niederdruckseite. Vor der Drossel ist das Kältemittel unter hohem Druck warm. Hinter der Drossel ist das Kältemittel unter niedrigem Druck kalt. Vor der Engstelle ist ein Sieb gegen Schmutz, hinter der Engstelle ist ein Sieb zum Zerstäuben des Kältemittels, ehe es in den Verdampfer gelangt.

Hinweis

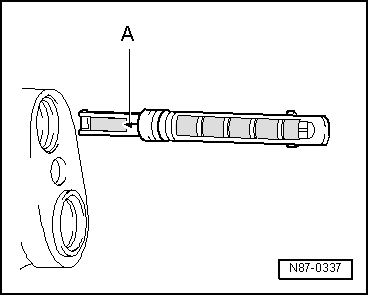

Pfeil -A- auf der Drossel zeigt zum Verdampfer.

Nach jedem Öffnen des Kreislaufes ersetzen.

Unterschiedliche Ausführungen beachten.

→ Rep.-Gr.87

→ Teile-Katalog
