Volkswagen Touran Reparaturanleitung :: Fanghaken aus- und einbauen

Ausbauen

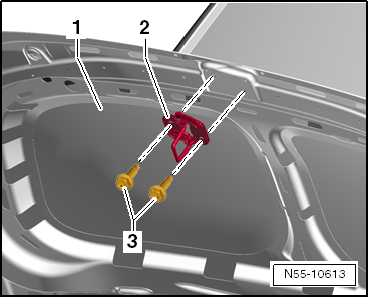

Schrauben -3- herausdrehen und den Fanghaken -2- von der Klappe -1- abnehmen.
Einbauen
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Schrauben -2- Anzugsdrehmoment 10 Nm
Einstellen
Durch das Lösen der Schrauben -3- kann der Fanghaken -2- in seinen Langlöchern nach links und rechts eingestellt werden.
