Volkswagen Touran Reparaturanleitung :: Sicherheitsgurt, 2. Sitzreihe, Mitte, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Insassenschutz / Sicherheitsgurte / Sicherheitsgurt, 2. Sitzreihe, Mitte, aus- und einbauen

Ausbauen

Fahrzeuge ohne Schiebe-/ Ausstelldach bzw. Panorama-Ausstell-/Schiebedach

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, oben, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Lösen Sie die Verkleidungen der Säulen C aus den Befestigungen → Kapitel

-	Bauen Sie die Dachabschlussleiste aus → Kapitel.

-	Bauen Sie die Verkleidungen der Säulen D aus.

5-Sitzer → Kapitel.

7-Sitzer → Kapitel.

-	Bauen Sie die Sonnenblenden aus → Kapitel.

-	Bauen Sie die Haltegriffe (Dach) aus → Kapitel.

-	Bauen Sie den Innenspiegel aus → Kapitel.

-	Bauen Sie die Leuchteneinheit im Ablagefach aus → Elektrische Anlage; Rep.-Gr.96

-	Bauen Sie das Ablagefach im Formhimmel aus → Kapitel

-	Bauen Sie den Formhimmel aus:

→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge ohne Schiebe-/ Ausstelldach) 2003►"

→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge ohne Panorama-Ausstell-/Schiebedach) Touran 2011►"

Fahrzeuge mit Schiebe-/ Ausstelldach bzw. Panorama-Ausstell-/Schiebedach

-	Schalten Sie die Zündung aus.

-	Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen A, oben, aus → Kapitel.

-	Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.

-	Lösen Sie die Verkleidung Säule C aus den Befestigungen → Kapitel

-	Bauen Sie die Dachabschlussleiste aus → Kapitel.

-	Bauen Sie die Verkleidungen der Säulen D aus.

5-Sitzer → Kapitel.

7-Sitzer → Kapitel.

-	Bauen Sie die Sonnenblenden aus → Kapitel.

-	Bauen Sie die Haltegriffe (Dach) aus → Kapitel.

-	Bauen Sie den Formhimmel aus:

→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003► "

→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge mit Panorama-Ausstell-/Schiebedach) 2011►"

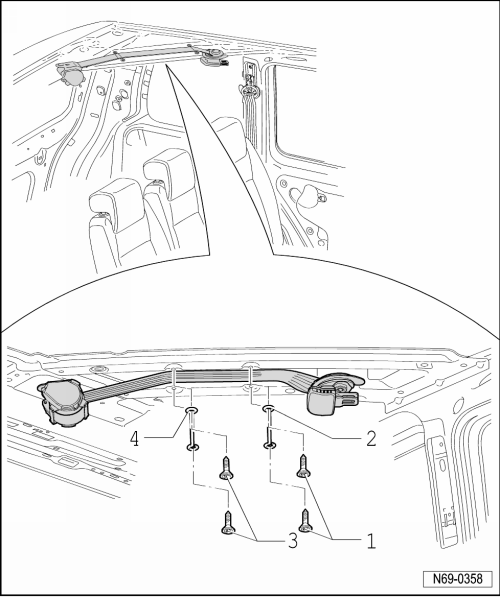

-	Drehen Sie jeweils die zwei Schrauben -1- und -3- heraus (2 Nm).

-	Entfernen Sie die Gurtführungen -2- und -4-.

Ausbauen

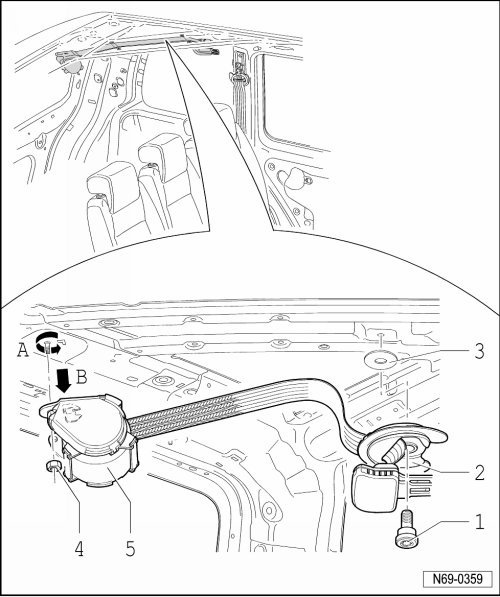

-	Drehen Sie die Schraube -1- heraus (40 Nm), entfernen Sie den Gurtumlenkbeschlag -2- und die Unterlegscheibe -3-.

-	Schrauben Sie die Mutter -4- ab (40 Nm) und drehen Sie den Gurtaufrollautomaten -5- in Pfeilrichtung -Pfeil A-bis zum Anschlag.

-	Ziehen Sie den Gurtaufrollautomaten nach unten aus der Aufnahme heraus -Pfeil B-.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
