Volkswagen Touran Reparaturanleitung :: Auffangbehälter

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Bauteile des Kältemittelkreislaufes / Auffangbehälter

Damit der Klimakompressor nur gasförmiges Kältemittel ansaugt, fängt der Auffangbehälter das aus dem Verdampfer kommende Gemisch aus Dampf und Gas auf. Aus dem Dampf wird gasförmiges Kältemittel.

Im Kreislauf mitströmendes Kältemittelöl bleibt nicht im Auffangbehälter, da eine Ölabsaugbohrung vorhanden ist.

Feuchtigkeit, die während der Montage in den Kältemittelkreislauf eingedrungen ist, wird von einem Filter (Trocknerbeutel) im Behälter abgefangen.

Gasförmiges Kältemittel mit Öl wird vom Klimakompressor angesaugt.

Hinweis

Auffangbehälter ersetzen, falls der Kältemittelkreislauf längere Zeit offen war (über die normale Reparaturzeit hinaus) und Feuchtigkeit eingedrungen ist, oder es auf Grund einer bestimmten Beanstandung vorgeschrieben ist → Kapitel.

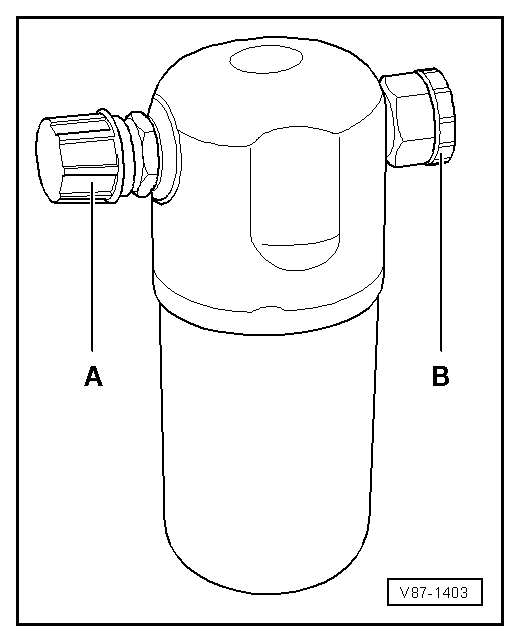

Verschlussstopfen -A- und -B- erst kurz vor dem Einbau entfernen.

Der Trocknerbeutel ist in einem nicht verschlossenen Auffangbehälter nach kurzer Zeit mit Feuchtigkeit gesättigt und unbrauchbar.

Beim Einbau gegebenenfalls Pfeil für Strömungsrichtung beachten.
