Volkswagen Touran Reparaturanleitung :: Windabweiser aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Schiebedach / Panorama-Schiebe- Ausstelldach (Arvin Meritor) / Windabweiser aus- und einbauen

Ausbauen

Ausbauen

-	Glasdeckel vorn öffnen.

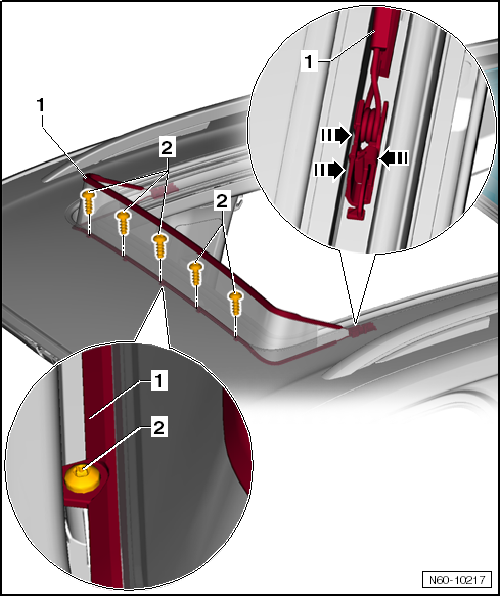

-	Mit einem Schraubendreher den Lagerbock des Windabweisers -1- aus dem Montagerahmen clipsen.

-	Schrauben -2- am Windabweiser -1- herausdrehen.

-	Windabweiser -1- nach oben herausnehmen.

Einbauen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Lager für Windabweiser aus- und einbauen → Kapitel.

Anzugsdrehmoment

Schrauben Windabweiser 2 Nm

Hinweis

Der Lagerbock des Windabweiserlagers muss hörbar einrasten.

Lager für Windabweiser aus- und einbauen

Lager für Windabweiser aus- und einbauen

Ausbauen

-	Windabweiser -1- ausbauen → Kapitel.

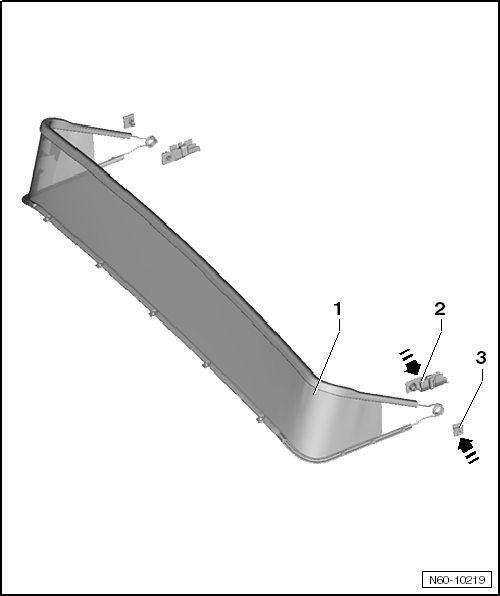

-	Lagerbock -2- und Stopfen -3- auseinanderhebeln.

Einbauen

-	Lagerbock -2- und Stopfen -3- miteinander verrasten.

-	Windabweiser -1- einbauen → Kapitel.
