Hinweis

Der Aus- und Einbau erfolgt nur für den rechte Aggregateträger. Der Aus- und Einbau des linken Aggregateträger ist sinngemäß daraus abzuleiten.

An dem Aggregateträger sind der Fensterheber, das Türschloss und der Lautsprecher befestigt.

Das Türschloss kann nur in Verbindung mit dem Aggregateträger ausgebaut werden.

Der Aggregateträger kann nur ausgebaut werden, wenn die Türscheibe an den Klemmschrauben des Fensterhebers abgeschraubt ist. Dazu muss die Türscheibe bis auf die Höhe der Montagelöcher im Aggregateträger heruntergefahren und die Klemmschrauben gelöst werden.

Sollte bei elektrischen Fensterhebern das Herunterfahren der Türscheibe nicht möglich sein, muss erst die genaue Fehlerursache ermittelt werden.

Dazu muss mit dem Fahrzeugdiagn.-,Mess- u. Informationssyst. -VAS 5051 A- bzw. -VAS 5052- der Fehlerspeicher des Komfortsystems abgefragt werden → Fahrzeugdiagnosetester

Liegt ein elektrischer Fehler vor, ist dieser Fehler zuerst zu beheben.

Liegt ein elektrischer Fehler durch den Fensterhebermotor vor, kann dieser vom Aggregateträger abgeschraubt werden und die Türscheibe kann von Hand in die notwendigen Arbeitsposition geschoben werden.

Ausbauen

Ausbauen

-	Verkleidung Tür vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

-	Türgriff ausbauen → Kapitel

-	Hebeln Sie die Abdeckkappen -3- heraus.

-	Senken Sie die Türscheibe ab bis die Befestigungsschrauben -1- der Türscheibe zugänglich sind.

-	Lösen Sie die Schrauben -1- Anzugsdrehmomente: 8 Nm und drücken Sie die Klemmbacken -2- auseinander.

-	Schieben Sie die Türscheibe nach oben und befestigen Sie die Türscheibe (z. B. mit Klebeband).

Ausbauen

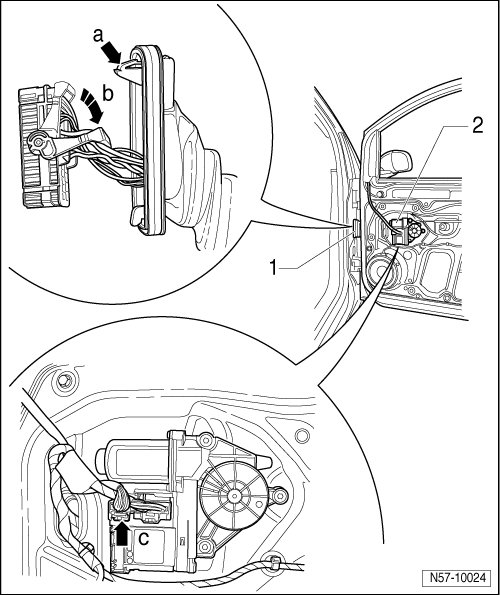

-	Entriegeln Sie die Verrastungen der Schutzhülle -Pfeil a- und ziehen Sie die Schutzhülle ab.

-	Öffnen Sie die Verriegelung der Steckverbindung -1- Säule A durch herunterschwenken -Pfeil b- und trennen Sie die Steckverbindung.

-	Trennen Sie die Steckverbindung für Außenspiegel -Pfeil c- am Fensterhebermotor.

Ausbauen

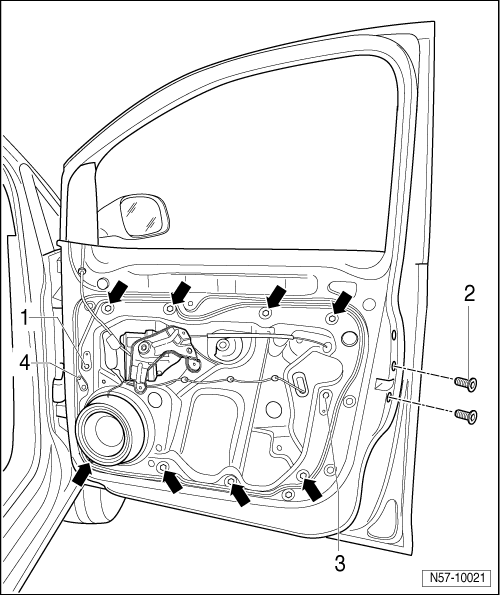

-	Drehen Sie die Schrauben -2- für das Türschloss heraus.

-	Führen Sie die Leitung in die Tür und lösen Sie den Leitungshalter -4-.

-	Drehen Sie die Schrauben -1-, -3- und -Pfeile- heraus.

-	Schieben Sie den Aggregateträger an der Tür anliegend nach oben und ziehen Sie den Aggregateträger im unteren Bereich von der Tür ab. Der untere Teil des Fensterhebers muss mit aus der Tür herausgeführt werden.

-	Ziehen Sie den Aggregateträger schräg nach unten zur Scharniersäule aus der Tür. Zuerst muss der obere Teil des Fensterhebers aus der Tür herausgeführt werden, danach das Türschloss.

Einbauen

Einbauen

-	Setzen Sie den Aggregateträger in die Tür ein.

-	Verrasten Sie den Kabelhalter -4- im Aufnahmeloch der Tür .

Hinweis

Wenn der Kabelhalter nicht im Aufnahmeloch der Tür verrastet ist, kann es zu Beschädigung des Leitungsstrangs und somit zum Ausfall aller elektrischen Bauteile in der Tür kommen.

-	Setzen Sie alle Schrauben an. Ziehen Sie zuerst die Schraube -1- und dann die Schraube -3- an.

-	Ziehen Sie die restlichen Schrauben -Pfeil- in beliebiger Reihenfolge an.

-	Türscheibe befestigen → Kapitel

-	Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.

Bevor Sie die Türverkleidung montieren ist eine Funktionsprüfung durchzuführen.
