Volkswagen Touran Reparaturanleitung :: Bezug und Polster, Vordersitzlehne, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Sitz - Polster, Bezüge / Bezüge und Polster Sitze vorn / Bezug und Polster, Vordersitzlehne, aus- und einbauen

Hinweis

Der Aus- und Einbau der Komponenten ist für den linken Sitz beschrieben. Der Aus- und Einbau der Komponenten vom rechten Sitz erfolgt sinngemäß.

Der Aus- und Einbau ist exemplarisch und gilt für alle Ausstattungslinien.

Ausbauen

-	Montieren Sie den Halter für Sitzreparatur -VAS 6136- am Motor- und Getriebehalter -VAS 6095-.

-	Bauen Sie den Sitz, vorn, aus → Kapitel.

-	Befestigen Sie den Sitz auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie das Gurtschloss, vorn, aus → Kapitel.

Vordersitze ohne Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, aus → Kapitel.

-	Bauen Sie die Lehne, Vordersitz, aus → Kapitel.

Beifahrersitz mit Durchladefunktion

-	Bauen Sie die Verkleidung, Tunnelseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Verkleidung, Schwellerseite, Beifahrersitz mit Durchladevorrichtung, aus → Kapitel.

-	Bauen Sie die Lehne, Beifahrersitz mit Durchladefunktion, aus → Kapitel.

alle Sitze

-	Montieren Sie die Lehne auf dem Halter für Sitzreparatur -VAS 6136-.

-	Bauen Sie den Klapptisch, Vordersitz, aus → Kapitel.

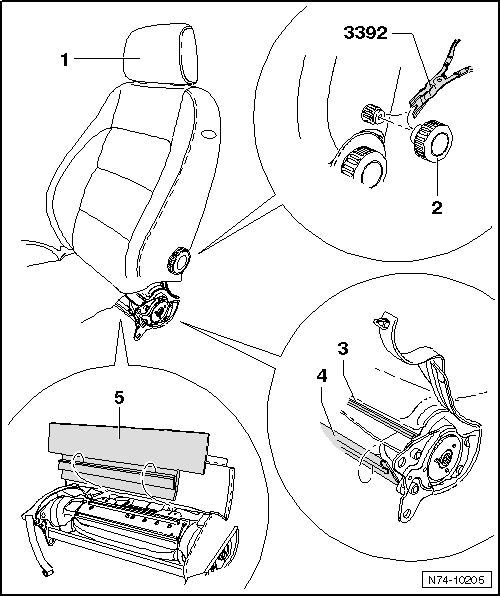

-	Betätigen Sie die Entriegelungstaste und ziehen Sie die Kopfstütze -1- aus der Lehne heraus.

-	Demontieren Sie, mit Hilfe der Demontagezange -3392-, das Verstellrad -2- der Lordosenverstellung.

Lässt sich das Verstellrad nicht wie beschrieben demontieren, gehen Sie wie folgt vor: → Kapitel

-	Lösen Sie das Profil -3- aus der Aufnahme -4-.

-	Entfernen Sie das Klemmprofil -5- aus der Lehne.

Bezug und Polster, Vordersitzlehne, aus- und einbauen

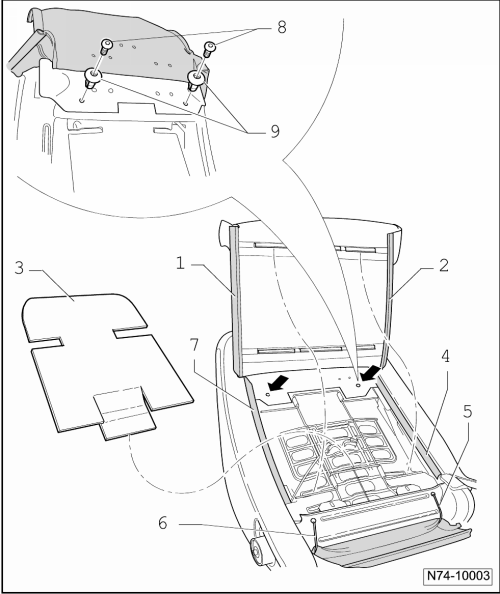

-	Lösen Sie die seitlichen Profile -1- und -2- aus den Aufnahmen und klappen Sie die Rückseite vom Bezug nach oben.

-	Entfernen Sie die Platte -3- aus der Lehne.

-	Öffnen Sie das seitliche Profil -4- und hängen Sie den Spanndraht -5- aus.

-	Öffnen Sie das seitliche Profil -7- und hängen Sie den Spanndraht -6- aus.

Hinweis

Oberhalb der Lordose ist der Bezug mit zwei Clipsen -Pfeile- befestigt.

-	Hebeln Sie aus beiden Befestigungsclipsen -9- den Klemmstift -8- heraus.

-	Entfernen Sie beide Befestigungsclipse -9- aus der Lehne.

Bezug und Polster, Vordersitzlehne, aus- und einbauen

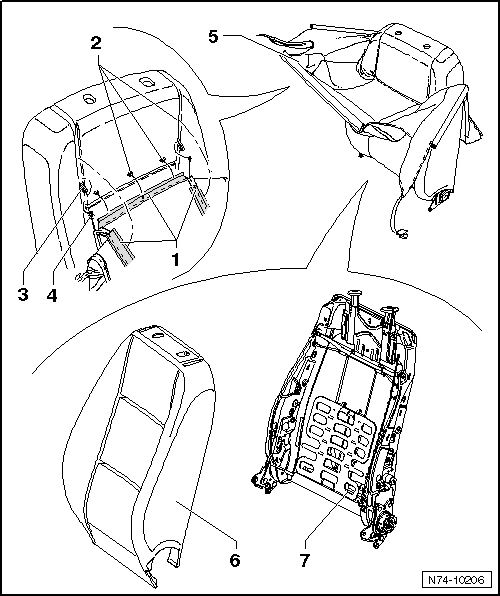

-	Krempeln Sie den Bezug -5- nach oben.

-	Clipsen Sie, mit Hilfe eines kleinen Schraubendrehers, die Profile -1- vom Bezug aus den Aufnahmen -2- im Polster heraus.

-	Hängen Sie auf beiden Seiten den Spanndraht -4- aus dem Polsterdraht -3- aus.

-	Ziehen Sie den Bezug -5-, über die beiden Kopfstützenführungen, vom Lehnenrahmen ab.

-	Ziehen Sie das Polster -6- über die beiden Kopfstützenführungen und lösen sie es vom Lehnenrahmen -7-.

Bezug und Polster, Vordersitzlehne, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Heizelement für Sitz vorn ersetzen (Touran 2011)

-	Bezug und Polster, Vordersitzkissen, ausbauen → Kapitel

-	Heizelement und Polster mit einem Heißluftfön, im Abstand von ≈ 30 cm, partiell erwärmen.

Hinweis

Temperatureinstellung, Heißluftfön: 220 Celsius

-	Das Heizelement vorsichtig vom Polster abziehen.

-	Das neue Heizelement auf das Polster kleben.

Heizelement für Lehne vorn ersetzen (Touran 2011)

-	Bezug und Polster, Vordersitzlehne, ausbauen → Kapitel

-	Heizelement und Polster mit einem Heißluftfön, im Abstand von ≈ 30 cm, partiell erwärmen.

Hinweis

Temperatureinstellung, Heißluftfön: 220 Celsius

-	Das Heizelement vorsichtig vom Polster abziehen.

-	Das neue Heizelement auf das Polster kleben.
