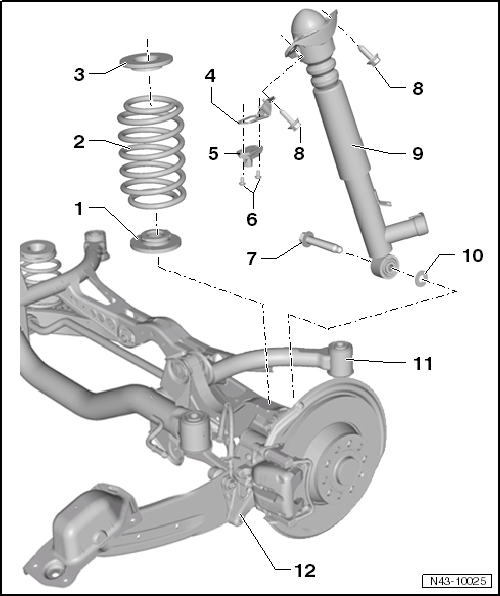

Montageübersicht: Stoßdämpfer für adaptive Fahrwerksregelung DCC

1 -	Federauflage unten

Federende bis auf Anschlag gedreht

2 -	Schraubenfeder

unterschiedliche Fahrwerksausführungen beachten → Kapitel

aus- und einbauen → Kapitel

3 -	Federauflage oben

4 -

Halter

für Karosseriebeschleunigungsgeber hinten -G343-

aus- und einbauen

5 -	Karosseriebeschleunigungsgeber hinten -G343-

aus- und einbauen → Kapitel

Einbaulage auf dem Halter → Pos. beachten → Abb.

6 -

Schraube

5 Nm

nach jeder Demontage ersetzen

7 -

Schraube

M14 x 1,5 x 85

180 Nm

nach jeder Demontage ersetzen

8 -

Schraube

M10 x 35

50 Nm + 45 weiterdrehen

nach jeder Demontage ersetzen

9 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339-

aus- und einbauen → Kapitel

unterschiedlichen Fahrwerksausführungen beachten → Kapitel

10 -

Scheibe

11 -	Querlenker unten

aus- und einbauen → Kapitel

12 -	Radlagergehäuse

aus- und einbauen → Kapitel

Einbaulage Karosseriebeschleunigungsgeber hinten -G343- auf Halter

Die Haltenase -1- muss in die Vertiefung des Karosseriebeschleunigungsgebers hinten -G343--Pfeil- eingreifen.
