Stoßdämpfer für adaptive Fahrwerksregelung DCC in Stand setzen

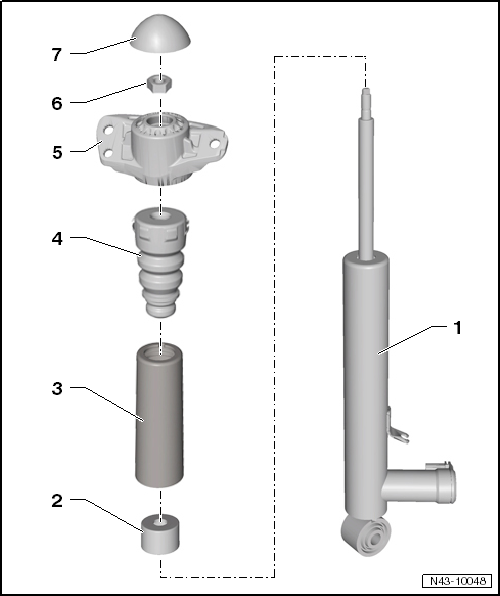

1 -	Stoßdämpfer mit Ventil für Dämpfungsverstellung hinten links/rechts -N338/N339-

aus- und einbauen → Kapitel

2 -	Schutzkappe

3 -	Schutzrohr

4 -	Anschlagpuffer

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

5 -	Dämpferlager

Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

6 -

Mutter

M10 x 1,0

25 Nm

nach jeder Demontage ersetzen

lösen und festziehen → Abb.

7 -

Abdeckung

Stoßdämpfer zerlegen und zusammenbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1332-

Stoßdämpfer für adaptive Fahrwerksregelung DCC in Stand setzen

Stoßdämpfer - Set -T10001-

Verschraubung für Dämpferlager lösen und festziehen

1 -	Knarre handelsüblich

2 -	Einsteckwerkzeug -T10001/9-

3 -	Knarre -T10001/11-

4 -	Einsteckwerkzeug -T10001/1-

Anzugsdrehmoment

Bauteil

Anzugsdrehmoment

Dämpferlager an Stoßdämpfer

Neue Mutter verwenden

25 Nm
