Volkswagen Touran Reparaturanleitung :: Kopfairbag Fahrer-/Beifahrerseite, Kalenderwoche 42/2006►, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Insassenschutz / Airbag / Kopfairbag Fahrer-/Beifahrerseite, Kalenderwoche 42/2006►, aus- und einbauen

  Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.


Ausbauen


ACHTUNG!
Beachten Sie die Sicherheitsmaßnahmen bei Arbeiten am Airbag → Kapitel.
Klemmen Sie die Fahrzeugbatterie ab → Elektrische Anlage; Rep.-Gr.27.
Fahrzeuge ohne Schiebe-/ Ausstelldach bzw. Panorama-Ausstell-/Schiebedach
Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen A, oben, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.
Lösen Sie die Verkleidungen der Säulen C aus den Befestigungen → Kapitel.
Bauen Sie die Dachabschlussleiste aus → Kapitel.
Bauen Sie die Verkleidungen der Säulen D aus.
5-Sitzer → Kapitel.
7-Sitzer → Kapitel.
Bauen Sie die Sonnenblenden aus → Kapitel.
Bauen Sie die Haltegriffe (Dach) aus → Kapitel.
Fahrzeuge ►2008
Bauen Sie den Innenspiegel aus → Kapitel.
Fahrzeuge 2009►
Bauen Sie, bei Fahrzeugen mit Regensensor, die seitlichen Abdeckkappen vom Innenspiegel aus → Kapitel
alle Fahrzeuge
Bauen Sie die Leuchteneinheit im Ablagefach aus → Elektrische Anlage; Rep.-Gr.96
Bauen Sie das Ablagefach im Formhimmel aus → Kapitel.
Bauen Sie den Formhimmel aus:
→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge ohne Schiebe-/ Ausstelldach) 2003►"
→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge ohne Panorama-Ausstell-/Schiebedach) Touran 2011►"
Fahrzeuge mit Schiebe-/ Ausstelldach bzw. Panorama-Ausstell-/Schiebedach
Bauen Sie die Schalttafelabdeckungen, seitlich, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen A, Mitte, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen A, oben, aus → Kapitel.
Bauen Sie die Verkleidungen Säulen B, oben, aus, die Gurtendbeschläge der Sicherheitsgurte vorn brauchen hierbei nicht demontiert werden → Kapitel.
Lösen Sie die Verkleidungen der Säulen C aus den Befestigungen → Kapitel
Bauen Sie die Dachabschlussleiste aus → Kapitel.
Bauen Sie die Verkleidungen der Säulen D aus.
5-Sitzer → Kapitel.
7-Sitzer → Kapitel.
Bauen Sie die Sonnenblenden aus → Kapitel.
Bauen Sie die Haltegriffe (Dach) aus → Kapitel.
Bauen Sie den Formhimmel aus:
→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge mit Schiebe-/ Ausstelldach) 2003► "
→ Kapitel "Formhimmel aus- und einbauen (Fahrzeuge mit Panorama-Ausstell-/Schiebedach) 2011►"

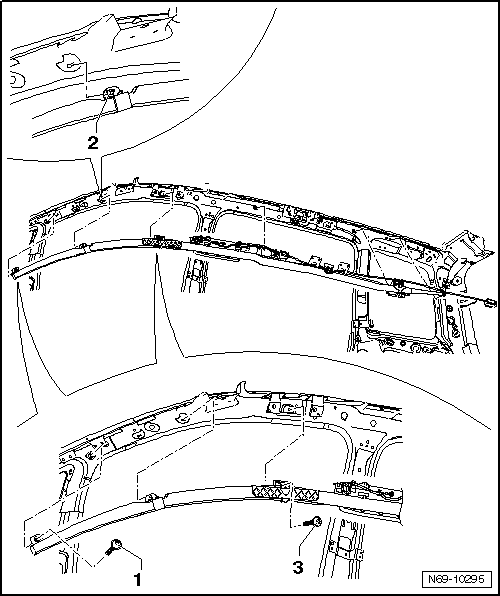

Drehen Sie die Schraube -1- heraus (4,5 Nm).
Lösen Sie die Clipverbindung -2- aus der Karosserie.
Drehen Sie die Schraube -3- heraus (4,5 Nm).

Ausbauen

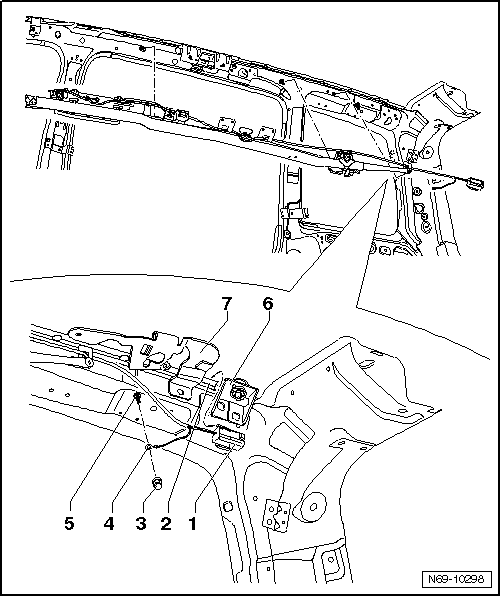

Lösen Sie den Stecker -1- vom Stegblech -2-.
  ACHTUNG!

Elektrostatische Entladungen können eine ungewollte Auslösung vom Airbag zur Folge haben. Deshalb muss sich der Monteur, vor dem Trennen der Zünd- und Masseleitung, elektrostatisch Entladen. Dies geschieht z.B. durch kurzes Anfassen der Karosserie oder dem Schließkeil der Tür.
Trennen Sie den Leitungsstrang vom Kopfairbag.
Schrauben Sie die Hutmutter -3- ab (9 Nm) und lösen Sie das Massekabel -4- vom Gewindebolzen -5-.
  Hinweis

Der Befestigungswinkel -6- und Halter -7- sind optional verbaut.

Ausbauen

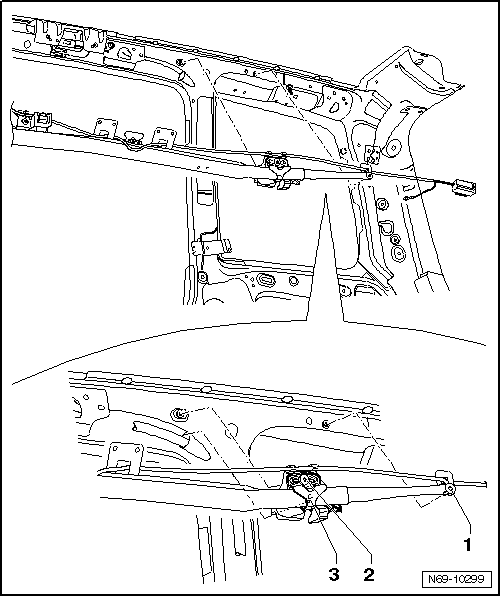

Drehen Sie die Schrauben -1- und -2- heraus (4,5 Nm).
Lösen Sie den Kopfairbag im Bereich der Verrastung -3- aus der Aufnahme in der Karosserie.

Ausbauen

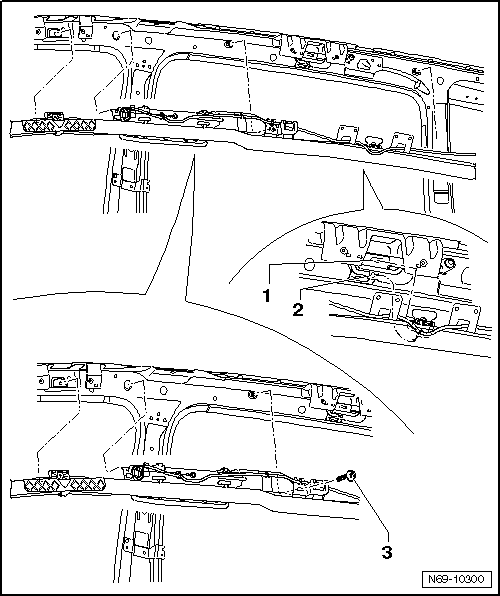

Lösen Sie den Kopfairbag aus der Befestigung -1-.
Haken Sie den Kopfairbag aus der Öffnung -2- aus.
Drehen Sie die Schraube -3- heraus (4,5 Nm).
Nehmen Sie den Kopfairbag aus dem Fahrzeug heraus.

Ausbauen




Einbauen

Wird der Kopfairbag an einem Fahrzeug ersetzt, das vor der Kalenderwoche 45 in 2008 produziert wurde, ist eine Adapterleitung vom Kopfairbag zum Bordnetz zu verlegen.
  Hinweis

Die Verlegung der Adapterleitung ist für die rechte Fahrzeugseite beschrieben. Die Verlegung der Adapterleitung auf der linken Fahrzeugseite erfolgt sinngemäß.

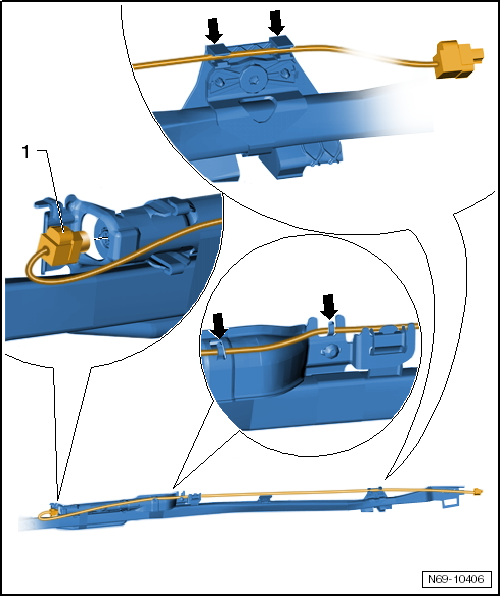

Den Stecker -1- der Adapterleitung im Kopfairbag verrasten.
Die Adapterleitung in den entsprechenden Aufnahmen vom Kopfairbag -Pfeile- platzieren.

Einbauen



Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Schalten Sie die Zündung ein.

ACHTUNG!
Es ist darauf zu achten, dass sich keine Personen im Fahrzeug aufhalten.
Klemmen Sie die Fahrzeugbatterie an → Elektrische Anlage; Rep.-Gr.27.
