Volkswagen Touran Reparaturanleitung :: Außenspiegel - Fahrzeuge 08.2010
Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 08.2010

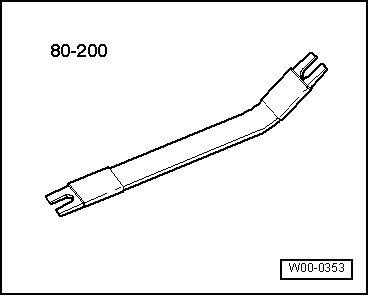

Werkzeuge
|
|
|
|
|

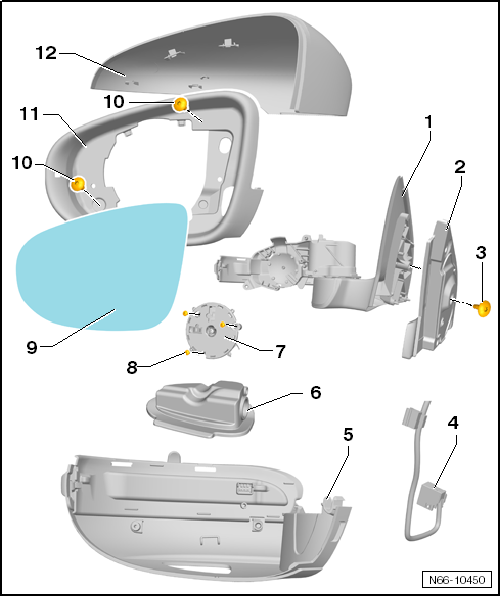

Außenspiegel - Montageübersicht
Hinweis| Die Darstellung erfolgt für die linke Seite. Für die rechte Seite ist sinngemäß daraus abzuleiten. |
| 1 - | Spiegelgrundträger |
| aus- und einbauen → Kapitel |
| 2 - | Dämpfung |
| 3 - | Schraube |
| 10 Nm |
| 4 - | Steckverbindung |
| 5 - | Montageteil |
| mit Seitenblinkleuchte |
| aus- und einbauen → Kapitel |
| 6 - | Einstiegsleuchte im Außenspiegel |
| aus- und einbauen → Kapitel |
| 7 - | Verstelleinheit mit Motor |
| aus- und einbauen → Kapitel |
| 8 - | Schraube |
| 3 Stück |
| 1 Nm |
| 9 - | Spiegelglas |
| aus- und einbauen → Kapitel |
| 10 - | Schraube |
| 2 Stück |
| 1 Nm |
| 11 - | Rahmen |
| aus- und einbauen → Kapitel |
| 12 - | Spiegelgehäuse |
| aus- und einbauen → Kapitel |
- Spiegelglas aus- und einbauen
- Verstelleinheit mit Motor aus- und einbauen
- Rahmen aus- und einbauen
- Spiegelgehäuse aus- und einbauen
- Seitenblinkleuchte und Einstiegsleuchte im Außenspiegel aus- und einbauen
- Außenspiegel aus- und einbauen
