Hinweis

Der Aus- und Einbau erfolgt nur für den linken Rahmen. Der Aus- und Einbau des rechten Rahmens ist sinngemäß daraus abzuleiten.

Ausbauen

Ausbauen

-	Bauen Sie das Spiegelglas aus → Kapitel

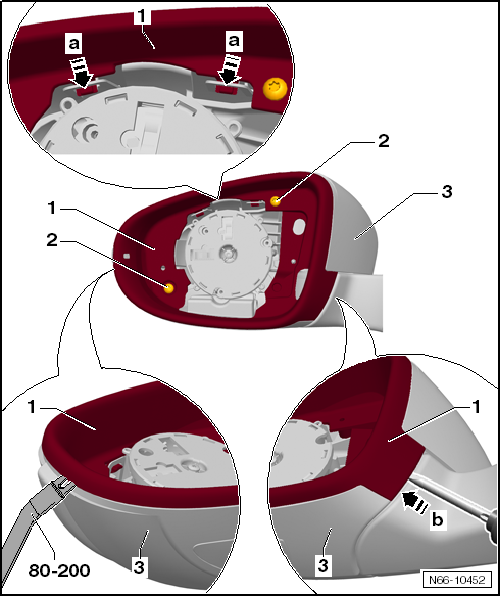

-	Drehen Sie die Schrauben -2- heraus.

-	Lösen Sie die Rasthaken -Pfeile a- mit einem Schraubendreher aus dem Spiegelgehäuse.

-	Hebeln Sie die Verrastung -Pfeile b- von unten mit einem Schraubendreher aus.

-	Heben Sie den Rahmen -1- von der Seite mit dem Montagehebel -80-200- an.

-	Nehmen Sie den Rahmen -1- ab.

Einbauen

Hinweis

Kontrollieren Sie die Verrastungen des jeweiligen Bauteiles auf Beschädigung und ersetzen Sie dieses ggf.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente der Schrauben -2- 1 Nm.

Führen Sie anschließend eine Funktionsprüfung durch.
