Volkswagen Touran Reparaturanleitung :: Spiegelgehäuse aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 08.2010 / Spiegelgehäuse aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für das linke Spiegelgehäuse. Der Aus- und Einbau des rechten Spiegelgehäuses ist sinngemäß daraus abzuleiten.

Ausbauen

Ausbauen

-	Bauen Sie das Spiegelglas aus → Kapitel

-	Bauen Sie den Rahmen aus → Kapitel

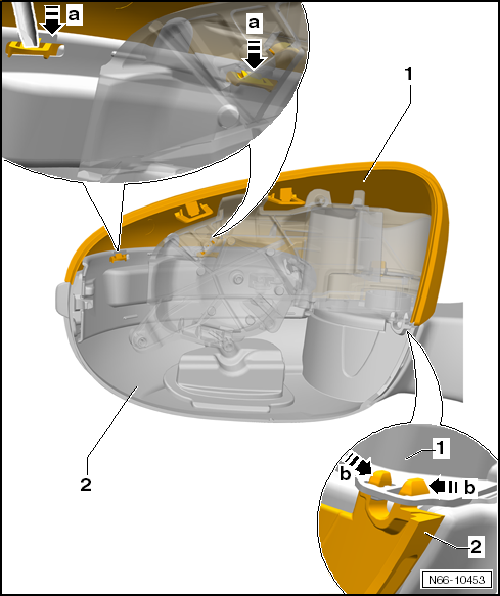

-	Hebeln Sie die Verrastung -Pfeile a- am Spiegelgehäuse -1- mit einem Schraubendreher aus.

-	Drücken Sie die Rasthaken -Pfeile b- zusammen und nehmen Sie das Spiegelgehäuse -1- von der Blinkleuchte -2- ab.

Einbauen

Hinweis

Kontrollieren Sie die Verrastungen des jeweiligen Bauteiles auf Beschädigung und ersetzen Sie dieses ggf.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Führen Sie anschließend eine Funktionsprüfung durch.
