Volkswagen Touran Reparaturanleitung :: Seitenblinkleuchte und Einstiegsleuchte im Außenspiegel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 08.2010 / Seitenblinkleuchte und Einstiegsleuchte im Außenspiegel aus- und einbauen

  Hinweis

Der Aus- und Einbau erfolgt nur für die linke Seitenblinkleuchte. Der Aus- und Einbau der rechten Seitenblinkleuchte ist sinngemäß daraus abzuleiten.
In der Seitenblinkleuchte sind keine herkömmlichen Glühlampen, sondern Leuchtdioden (LED) eingebaut.
Ein Glühlampenwechsel ist deshalb nicht möglich. Im Schadensfall muss die gesamte Blinkleuchte ersetzt werden.


Ausbauen

Ausbauen

Bauen Sie das Spiegelglas aus → Kapitel
Bauen Sie den Rahmen aus → Kapitel
Bauen Sie das Spiegelgehäuse aus → Kapitel
Einstiegsleuchte im Außenspiegel ausbauen

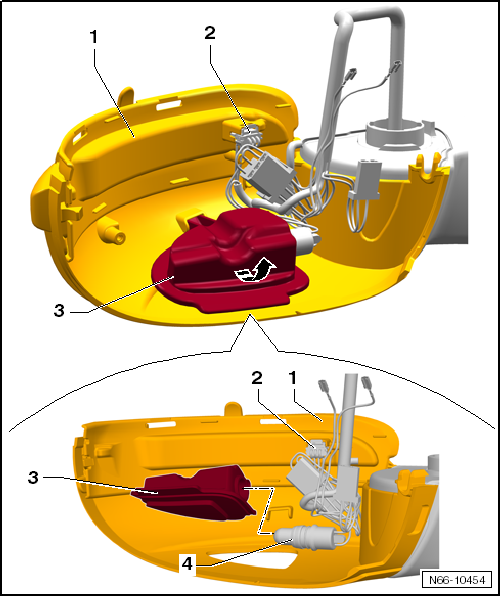

Drücken Sie die Einstiegsleuchte im Außenspiegel -3- in -Pfeilrichtung- aus der Blinkleuchte -1- heraus.
Ziehen Sie die Lampenfassung -4- aus der Einstiegsleuchte im Außenspiegel -3- heraus.
Blinkleuchte ausbauen
Trennen Sie die Steckverbindung -2- für die Blinkleuchte -1-.

Einbauen

  Hinweis

Kontrollieren Sie die Verrastungen des jeweiligen Bauteiles auf Beschädigung und ersetzen Sie dieses ggf.
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Führen Sie anschließend eine Funktionsprüfung durch.
