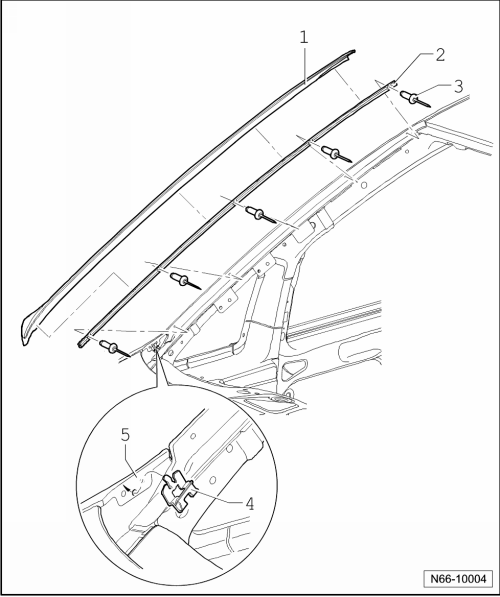

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten. |
1 - | Wasserfangleiste |
ausbauen: |
- | Wasserfangleiste -1- von der Motorhaube anfangend aus der Klammer -4- und der Halteleiste -2- herausheben. |
2 - | Halteleiste |
Ersetzen der Halteleiste ist erst nach Ausbau der Frontscheibe möglich. |
3 - | Blindniet |
5 Stück |
einziehen mit der Blindnietzange -VAS 5072- |
4 - | Klammer |
im Kotflügel eingeclipst |
5 - | Kotflügel |
Anschlussplan für Kühlmittelschläuche bei Fahrzeugen mit Standheizung,
Motorkennbuchstabe: CBZB
1 -
Ausgleichsbehälter
2 -
Pumpe für Kühlmittelumlauf -V50-
3 -
Kühlmittelpumpe
4 -
Saugrohr mit Ladeluftkühler
5 -&nbs ...
61/2 J x 15
Hinweis
Immer die Räder/Reifen-Zuordnungen zu den jeweiligen Motorisierungen
beachten, die in der Übersichts-Tabelle aufgeführt sind.
Erklärung der Angaben auf den
Scheibenrädern:
→ ...
