Ausbauen
|

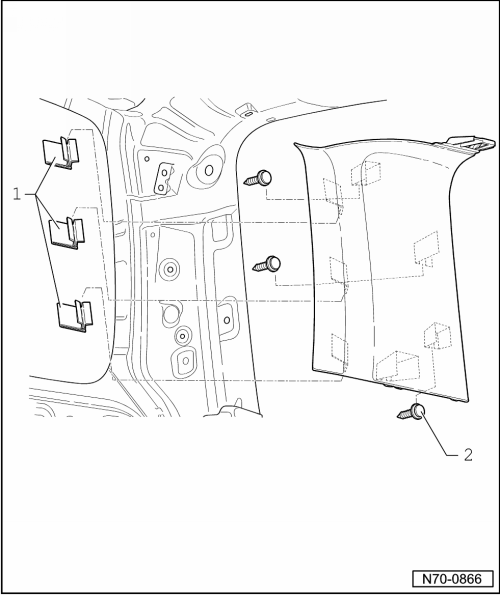

- | Ziehen Sie die Verkleidung Säule D aus den Aufnahmen in der Karosserie, den Klammern -1- und dem Keder der Türdichtung heraus. |
Zur besseren Übersicht sind die Befestigungsklammern -1- und -clipse -2-in ausgebautem Zustand dargestellt. |
Vor der Montage sind die Befestigungsclipse -2-auf Beschädigungen zu überprüfen und ggf. zu erneuern. |
Einbauen
- | Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge. |
Übersicht Kraftübertragung
Benennung
-Pfeile- in Fahrtrichtung
1 -
Motor
2 -
Kupplung
3 -
Schaltgetriebe
4 -
Antriebswelle
5 -
Abtriebsw ...
Lüfterzarge mit Kühlerlüfter -V7- und Kühlerlüfter 2 -V177- aus- und
einbauen, Golf, Golf Plus, Golf Cabrio, Passat, Touran
Ausbauen
-
Motorabdeckung ausbauen
→ Kapitel.
-
Den Deckel der Luftansaugung öffnen, dazu die Verrastungen
-Pfe ...
