Volkswagen Touran Reparaturanleitung :: Verkleidung Säule A, oben, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Säulenverkleidungen / Verkleidung Säule A, oben, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-	Bauen Sie die Schalttafelabdeckung, seitlich, aus → Kapitel.

-	Bauen Sie die Verkleidung Säulen A, Mitte, aus → Kapitel.

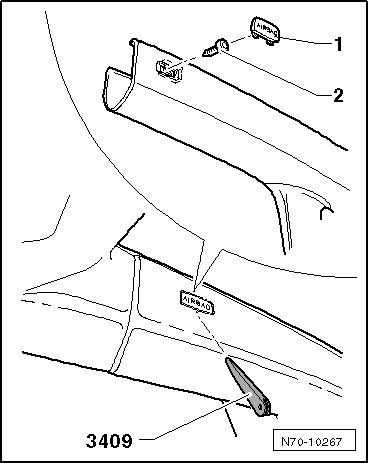

-	Entfernen Sie das Emblem, Airbag -1- mit dem Demontagekeil -3409- und drehen Sie die Schraube -2- heraus (2 Nm).

Hinweis

Beim Wiedereinbau muss das Emblem, Airbag -1- ersetzt werden.

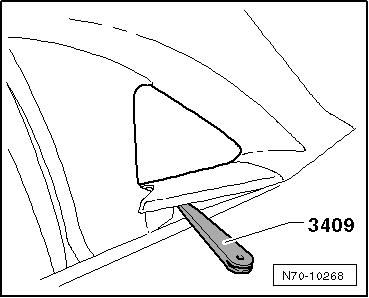

-	Lösen Sie die Verkleidung im Bereich der Schalttafel mit dem Demontagekeil -3409- aus den Aufnahmen in der Schalttafel.

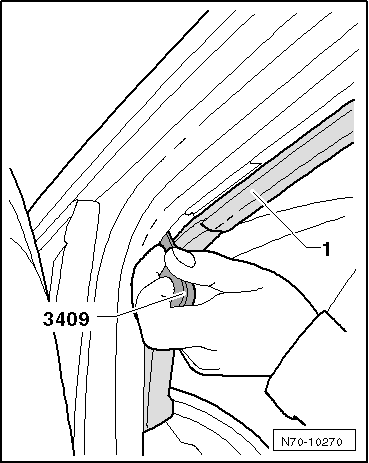

-	Lösen Sie die Verkleidung -1- im Übergangsbereich zum Formhimmel mit dem Demontagekeil -3409- aus den Aufnahmen in der Karosserie und der Türdichtung.

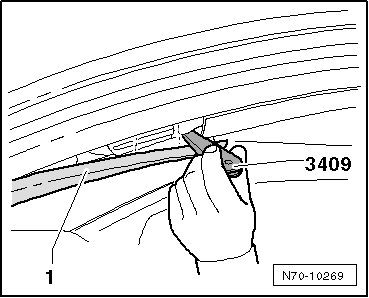

-	Hebeln Sie die Verkleidung -1-, in Richtung Schalttafel, mit dem Demontagekeil -3409- aus den Aufnahmen in der Karosserie und der Türdichtung.

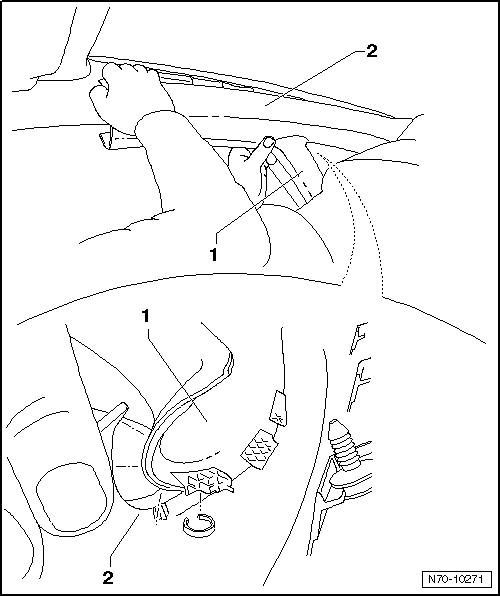

-	Pressen Sie, oberhalb vom Dreieckfenster, die beiden Verkleidungsteile -1--2-, mit der linken Hand, zusammen, um das Auseinanderbrechen der Verkleidung zu verhindern.

Ausbauen

-	Ziehen Sie die Verkleidung vorsichtig aus den restlichen Aufnahmen heraus.

Einbauen

Hinweis

Vor der Montage sind die Befestigungsclipse auf Beschädigungen zu überprüfen und ggf. zu erneuern.

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
