Volkswagen Touran Reparaturanleitung :: Sekundärverriegelung

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Leitungsstrang-und Steckerreparatur / Sekundärverriegelung

Die Sekundärverriegelung ist eine Gehäusesicherung (Zweitverriegelung), die alle Leitungen in einem Kontaktgehäuse sichert. Ist an einem Kontaktgehäuse eine Sekundärverriegelung vorhanden, muss diese immer vor dem Entriegeln und Ausziehen einzelner Crimpkontakte mit dem vorgeschriebenen Werkzeug geöffnet oder entfernt werden.

Die Sekundärverriegelung unterscheidet sich farblich vom Rest des Kontaktgehäuses. Das vereinfacht das Erkennen der Sekundärverriegelung und verdeutlicht deren Funktionsweise.

Die hier dargestellten Formen von Kontaktgehäusen sind nur eine Auswahl, die beispielhaft die unterschiedlichen Funktionsweisen der Sekundärverriegelungen deutlich machen soll.

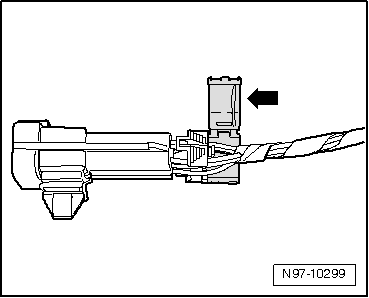

Beispiel 1:

Die Gehäusesicherung wird durch Entfernen eines "Kamms"-Pfeil- entriegelt.

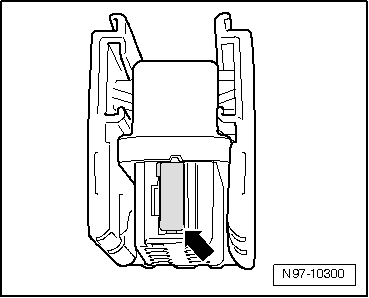

Beispiel 2:

Durch das Öffnen einer "Klappe"-Pfeil- wird die Gehäusesicherung entriegelt.

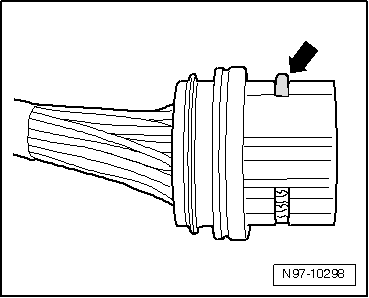

Beispiel 3:

Die Gehäusesicherung kann durch das Entrasten eines "Schiebers"-Pfeil- entriegelt werden.
